جزئیات محصول:
|
| نوع: | دکل حفاری هسته ای | ظرفیت عمق شوید: | 1500M （BQ |
|---|---|---|---|
| قطر سوراخ: | BQ ، NQ ، HQ ، PQ | زاویه مته: | 45 ° -90 درجه |
| حداکثر چرخش چرخش: | 4650N.m | کاربرد: | معدن |
| موتور: | کامینز 6CTA8.3-C195 | ظرفیت عقب بکشید: | 30kN |
| وزن ناخالص: | 10000 کیلوگرم | قدرت موتور: | 145kw |
| اندازه: | 6250 × 2220 × 2730 میلی متر | ||
| برجسته: | ماشین حفاری هسته,تجهیزات حفاری هسته الماس |
||

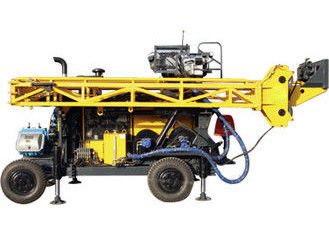

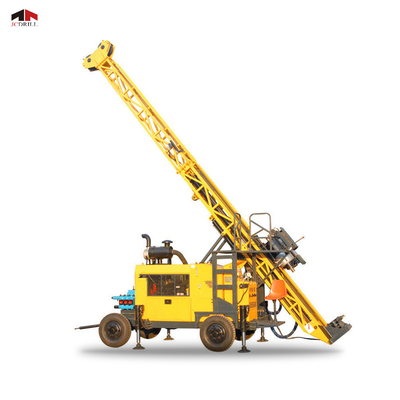

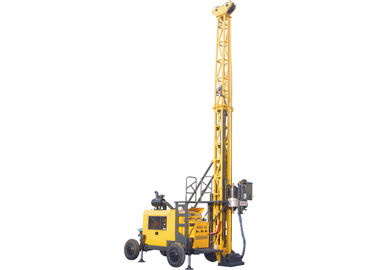

دکل حفاری هسته ای الماس قابل حمل کامل هیدرولیک JCD1500 قابل حمل با ظرفیت حفاری BQ 1500 متر
کاربرد
دکل مته هسته اصلی هیدرولیک مدل JCD1500 پیشرفته است و این یک دکل مته هیدرولیکی معمولی روی تریلر چرخ است ، با تکنیک مرجع از همان نوع تجهیزات در داخل و خارج از کشور.دکل مته دارای طراحی مناسب و عملکرد برتر است.برای کار و نگهداری آسان است.
دستگاه حفاری هیدرولیکی JCD1500 در تریلر چرخ عمدتا برای سوراخکاری سوراخ های شیب دار و مستقیم استفاده می شود.می تواند برای اکتشاف و جستجوی زمین شناسی ، متالورژی ، ذغال سنگ ، صنایع هسته ای ، هیدرولوژی و در سایر صنایع مورد استفاده قرار گیرد.این یک دکل حفاری هسته ای است که عمدتا از بیت های الماس و نوک کاربید استفاده می شود.استفاده مناسب و نگهداری مناسب می تواند بهترین عملکرد و عملکرد را با در دسترس بودن و طول عمر بالا تضمین کند.بنابراین ، کلیه مشتریان باید برای عملکرد و نگهداری دقیقاً از این کتابچه راهنما پیروی کنند.تمام ضررها ، از جمله آسیب تجهیزات و صدمات شخصی و غیره ، از علل زیر ، مشتریان باید مسئولیت عملکرد خود را داشته باشند.
· هر کاربردی فراتر از آنچه در این کتابچه شرح داده شده است.
· هرگونه تغییر در تجهیزات به طور مستقل خود به خود انجام می شود.
· هرگونه عملکرد یا عملکردی مغایر با دستورالعمل ها و مقررات ایمنی و / یا هرگونه استفاده ای که مطابق با الزامات راهنما نباشد.
· هرگونه تعمیر و نگهداری در دستگاه کلی و هر جز component بر خلاف شرایط.
مشخصات
دکل مته رانندگی هیدرولیک کامل ، از نوع تایر را دنبال می کند ، بنابراین یک دکل مته هیدرولیک معمولی روی تریلر چرخ است.هد مته توسط موتور متغیر با عملکرد تعویض دنده مکانیکی دو سرعته ، تغییر سرعت پله ای با ساختار پیشرفته و ساده هدایت می شود.سر مته با سیستمی متصل می شود که دوک توخالی و سیلندر روغن را با زنجیر متصل می کند.این سیستم عملکردی دارد ، اگر میله های پیستون سیلندر روغن با یک فاصله مشخص حرکت کنند ، دریل متحرک فاصله را دو برابر می کند.دکل را می توان در محدوده زاویه 0 تا 90 درجه برای سوراخ حفاری آن با مرکز ثقل کم و پایداری خوب واحد کلی تنظیم کرد.این دکل زمینه دید خوب و شرایط کاری گسترده و راحت را برای اپراتور فراهم می کند.دکل از نظر ساختار کلی زیبا به نظر می رسد و تفکر طراحی افراد گرا را در بر می گیرد.
(1) عملکرد قابل اعتماد
با توجه به راهنمای خرید تجهیزات کمکی حیاتی در سطح بین المللی ، موتور دیزل ، پمپ هیدرولیک ، شیرهای اصلی ، موتورها ، گیرنده های خزنده و لوازم یدکی هیدرولیک کلیدی ، همه محصولات مارک معروف در داخل و خارج از کشور هستند.
(2) دکل حفاری هیدرولیک با کارایی بالا در تریلر چرخ
با گشتاور بزرگ ، تخصیص واحد قدرت بالا و با طراحی مناسب ساختار و روش کار پیشرفته و طول 6 متر (19.7 فوت) میله مته ، همه اینها عملکرد بالا و عملکرد ریل حفاری را تضمین می کند.
(3) حفاظت از محیط زیست
با آلایندگی کمتر موتور دیزل ، طراحی حرفه ای کاهش سر و صدا ، دکل مته برای عملکرد و عملکرد شهری کاملاً مناسب است.
(4) مته حفاری هیدرولیکی صرفه جویی در انرژی در تریلر چرخ
با استفاده از تکنیک پیشرفته کنترل حساس به بار ، دکل مته مصرف برق و تولید گرما را به پایین ترین سطح کاهش داده است.با رئوس مطالب زیبا ، ساختار جمع و جور ، عملکرد قابل اعتماد و عملکرد آسان ، این تجهیزات با اولویت برای انتخاب در حفاری کامل هسته هیدرولیکی بازار داخلی است.
مشخصات
ارقام موجود در این جداول بر اساس تجارب میدانی محاسبه شده است و به طور منطقی انتظار می رود.ظرفیت واقعی حفاری به ابزار و شرایط موجود ، تکنیک های حفاری و تجهیزات مورد استفاده بستگی دارد.
| موتور دیزل | مدل | Cummins 6CTA8.3-C195 (توربوشارژ و شارژ آب خنک) |
| جابه جایی | 8.3 لیتر (2.19 گالن ایالات متحده) | |
| قدرت | 145 کیلو وات (195 اسب بخار) | |
| RPM دارای رتبه بندی (تنظیمات کارخانه) | دور 2200 دور در دقیقه | |
| ظرفیت حفاری | BQ | 1500 متر (4920 فوت) |
| NQ | 1300 متر (4264 فوت) | |
| مقر | 1000 متر (3280 فوت) | |
| PQ | 680 متر (2230 فوت) | |
| سر مته | چرخش موتور | سازنده متغیر و برگشت پذیر موتورهای دو هیدرولیک: SAUER-DANFOSS |
| دور در دقیقه | دور برگشتی دو تغییر / تغییر مرحله ای 0-1145 | |
| نسبت ها | اول 8.776: 1 دوم 2.716: 1 | |
| سر بازکن | راه کشویی جانبی با درایو هیدرولیک | |
| هیدرولیک چاک (PQ) | هیدرولیکی باز شده ، بست فنر دیسک ، نوع محکم بسته شده محوری ظرفیت 222 400 نیوتن | |
| حداکثرگشتاور | 4650 N · متر (3427 پوند · فوت) | |
| قطر را نگه دارید | 121 میلی متر (4.76 اینچ) | |
| حداکثرظرفیت بالابری اسپیندل | 150 کیلو نیوتن (33720 پوند) | |
| حداکثرتغذیه نیرو | 75 کیلو نیوتن (16860 پوند) | |
| بسته اصلی پمپ | پمپ محوری متغیر پیستون Triplex برای رانندگی چرخش سر مته ، بالابر اصلی ، پمپ گل و لاین وینچ. | سازنده: پمپ اول DANFOSS: 150LPM در 28.5MPa پمپ دوم: 120LPM در 25MPa پمپ سوم: 102 LPM در 25MPa |
| مخزن هیدرولیک | ظرفیت | 420 لیتر (111 گالن ایالات متحده) |
| سرعت بالا بردن (تک سیم) | 38-70 متر در دقیقه (طبل برهنه) | |
| ظرفیت اصلی | نیروی بالابرنده (تک سیم) | 77 کیلو نیوتن (17310 پوند) |
| بلند کردن | قطر سیم فولادی | 18 میلی متر (0.71 اینچ) |
| طول سیم فولادی | 50 متر (164 فوت) | |
| سرعت بالا بردن (تک سیم) | 164 متر در دقیقه (طبل برهنه) | |
| ظرفیت خط سیم | نیروی بالابرنده (تک سیم) | 12 کیلو نیوتن (2698 پوند) (طبل برهنه) |
| بلند کردن | قطر سیم فولادی | 6 میلی متر (0.24 اینچ) |
| طول سیم فولادی | 1500 متر (4920 فوت) | |
| ماست قد | 11 متر (36 فوت) | |
| Mast Adjusting Angle | 0 درجه - 90 درجه | |
| زاویه حفاری | 45 درجه - 90 درجه | |
| ماست | تغذیه سکته مغزی | 3800 میلی متر (150 اینچ) |
| لغزش سکته | 1500 میلی متر (59 اینچ) | |
| خوراک کشیدن | 15000 کیلوگرم (33075 پوند) | |
| تغذیه رانش | 7500 کیلوگرم (16538 پوند) | |
| میله را بکشید | 3 متر یا 6 متر (9.84 پا یا 19.68 پا) | |
| گیره پا پمپ گل و لای | تایپ کنید | پیستون پمپ رفت و برگشتی Triplex Plunger |
| مدل | BW250 | |
| سکته | 100 میلی متر (3.9 اینچ) | |
| حجم خروجی | 250،145 ، 90 ، 52 لیتر در دقیقه (66 ، 38 ، 24 ، 14 گالن ایالات متحده در دقیقه) | |
| فشار تخلیه | 2.5 ، 4.5 ، 6.0 ، 6.0 مگاپاسکال (363 ، 653 ، 870 ، 870 psi) | |
| دامنه بستن | 55.5-117.5 میلی متر (2.19-4.63 اینچ) از سوراخ Ф154 میلی متر (6.06 اینچ) | |
| دیگر | وزن | 10000 کیلوگرم (22050 پوند) |
| ابعاد کاری (L × W × H) | 5652 × 2130 10200 میلی متر (222.5 × 83.9 × 401.6 اینچ) | |
| ابعاد حمل و نقل (L × W × H) | 5970 × 2130 × 2730 میلی متر (235 × 83.9 × 107.5 اینچ) | |
| راه حمل و نقل | نوع لاستیک |
مورد مشتری
سرویس
در سیستم خدمات پس از فروش ما ، ما کاملاً مطابق با سری ISO-9000 سیستم کنترل کاملی ایجاد می کنیم ، در این سیستم ، تاریخ فناوری و راه حل حل مسئله و اقدامات پیشگیرانه در هر پروژه نگهداری ارائه می شود ، تمام قطعات یدکی در جدید استفاده می شود محصولات نصب شده با دستورالعمل نصب ، لیست بسته بندی ، دستورالعمل سازنده ، صلاحیت و گواهی ضمانت.
ما "یک تجهیزات و یک مورد ، خدمات بی پایان ، یعنی خدمات پس از فروش از تأیید سفارش ، آخرین برای عمر کاری تجهیزات ارائه می دهیم.
