جزئیات محصول:
|
شماره مدل: | CSD400 | عمق حفاری: | 0-400 متر |
---|---|---|---|
قطر حفاری: | 90-450 میلی متر | کامیون: | Sinotruck 6X4 |
طریقه استفاده: | حفاری چاه آب | مته متال: | حفاری DTH و حفاری گل |
سرعت دوران: | 0-100 دور در دقیقه | قدرت موتور: | 132 کیلووات |
لوله حفاری: | 89/102 / 114mm | PUDP MUD: | BW450 / BW850 |
ضمانتنامه: | 1 سال | برند ENGINE: | کامین ها |
قابليت پذيري: | 21 درجه | ظرفیت عقب بکشید: | 20TON |
طول لوله: | 4.5 متر | گشتاور دوار: | 4800N.m / 9600N.m |
وینچ: | هیدرولیک | ||
برجسته: | دستگاه حفاری چاه آب 400 متری,دستگاه حفاری چاه آب 450 میلی متری,دستگاه حفاری چاه آب Sinotruk |

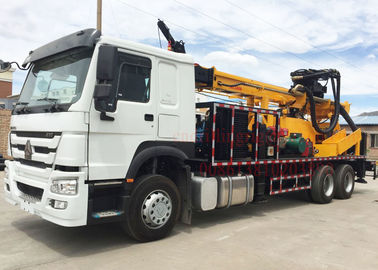

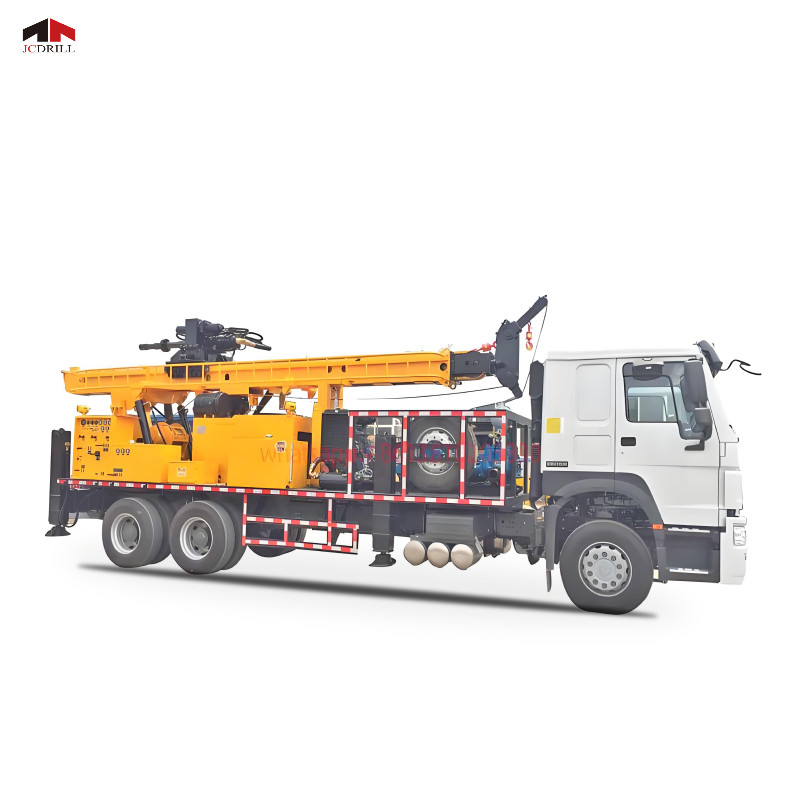

کامیون نصب شده ماشین هیدرولیک کامل حفاری چاه آب با موتور کامینز
کاربرد
دکل حفاری چاه آب CSD400 چند منظوره یک دکل حفاری چاه آب هیدرولیکی کارآمد و چند منظوره است. به دلیل داشتن یک گشتاور بیشتر از صفحه چرخان ، بازده بالایی دارد و عمدتا برای چاه آب در صنعت و کشاورزی ، ملی استفاده می شود بنیاد ساختمان دفاعی ، اکتشافات زمین شناسی ، چاه زمین گرمایی و سایر پایه های کاری که در داخل و خارج از کشور محبوب است.
دکل حفاری نصب شده بر روی کامیون CSD400 می تواند در انواع تشکیلات توسط حفاری گل در تشکیل نرم و چکش DTH هوا در حفاری سنگ ، DTH Hammer در حفاری سنگ اعمال می شود ، سرباره با فشار هوا تخلیه می شود و بازده خارج از صحنه ده برابر حفاری چرخشی سنتی است .
سکوهای حفاری چاه آب عمیق CSD400 ، در حفاری برش یا حفاری دوار می تواند در لایه غیرمستقیم کار شود و سرباره را می توان تحت گل و لای تخلیه کرد ، همچنین عملیات حفاری ضربه ای را می توان اتخاذ کرد و سرباره را می توان با فشار هوا ، آب هیدرولیکی تخلیه کرد دکل حفاری چاه مناسب برای حفاری شرایط پیچیده زمین شناسی.
مشخصات
1. دکل حفاری می تواند از هوا DTH Hammer حفاری و حفاری گل استفاده کند.
2. کنسول کنترل متمرکز برای هر دستکاری و کنترل مناسب است.کشیدن و بلند کردن سریع باعث کاهش زمان کمکی و افزایش کارایی کار می شود.
3. شاسی کامیون از شاسی جرثقیل 6X4 ویژه مارک Sinotruck Howo استفاده می کند و سیستم اصلی درایو ، جعبه انتقال ، جعبه دنده ، واحد دو وینچ ، پمپ گل ، صفحه چرخان ، برج حفاری ، سیستم تغذیه بر روی شاسی تنظیم شده است.
4. این یک دکل حفاری هیدرولیکی با گردش جهت دار است.این مجهز به پمپ گل BW450 / 2A یا BW850 / 2 است که دوغاب را به عنوان مایع شستشو پذیرفته و در صورت مجهز بودن به سوراخکاری مناسب می تواند روی خاک رس ، ماسه و سنگ را سوراخ کند.
5. قدرت دکل حفاری از یک موتور کامینز حاصل می شود ، موتور کامینز 132 کیلو وات پمپ پیستون فشار بالا را با جابجایی بزرگ هدایت می کند و با عملکرد پویا و پایدار قدرتمند مشخص می شود.
6. سر چرخشی ، دارای دو دنده است ، سرعت چرخش 0-80 و 160rpm تنظیم مرحله ای و گشتاور چرخشی 4800-9600Nm است.
7. نیروی کشش را می توان تنظیم و کنترل کرد ، که ماشین را با حفاری سوراخ عمیق سازگار می کند.
8- این می تواند ژنراتوری را تنظیم کند که برای جوشکاری مناسب باشد یا برای کار در شب روشن شود.
9. وینچ اصلی بر روی دکل موجود است بنابراین هنگام حفاری دکل روی سنگ گل و لای و سازه های هوا ، کارایی بالایی دارد.
10. محرک اصلی دکل هیدرولیک است و چهار پایه فرود و برج حفاری با کنترل هیدرولیکی کنترل می شوند.جعبه انتقال و سیستم کلاچ پمپ گل نیز با استفاده از هیدرولیک کار می کنند.
11. ابزارهای وینچ وینچ برای بالابری و پوشش کمکی ، نیروی اصلی اصلی اختیاری 4T ، طول طناب 100 متر و ارتفاع بالابر 8 متر استفاده می شود.
12. عملکردهای کمکی هیدرولیک برای توسعه راهنما ، چرخش رونق ، بلند کردن بوم ، تخلیه راهنما آسان و کارآمد هستند.
13. رقابتی در قیمت ، هزینه پایین نگهداری.
1 | زمین شناسی حفر شده | همه جوره | |
2 | نوع حفاری | DTH & Mud Rotary | |
3 | سیستم و عملکرد مته | هیدرولیک | |
4 | قطر سوراخ | میلی متر | Φ140 — Φ350 |
5 | عمق سوراخ | متر | 400 |
6 | گشتاور چرخشی | Nm | 9600 چرخ دنده 1 |
4800 2nd Ger | |||
7 | سرعت دوران | دور در دقیقه | 0-80 دنده 1 |
0-160 2nd Ger | |||
8 | قطر لوله مته | میلی متر | 89/114 |
9 | طول لوله مته | میلی متر | 4000/4500 |
10 | فشار محوری | تی | 85KN |
وینچ | |||
11 | حداکثرنیروی بالابرنده | تی | 20 |
12 | نیروی بالابر وینچ اصلی (اختیاری) | تی | 4 |
13 | نیروی بالابرنده | تی | 1.5 |
14 | طول طناب سیم فولادی (وینچ ابزار) | متر | 100 |
15 | ارتفاع بالابر وینچ ابزار | متر | 8 |
موتور | |||
16 | نوع موتور دیزل | کامینز | |
17 | دارای قدرت اسب | کیلووات | 132 |
18 | سیستم الکتریکی | 24 | ولت |
کمپرسور مورد نیاز است | |||
19 | نوع کمپرسور | پیچ دوار / متحرک | |
20 | فشار مورد نیاز است | Mpa | 1.05-4.5 |
21 | مصرف هوا | متر مکعب در دقیقه | 16—60 |
کامیون | |||
22 | شرکت تولید کننده | SINOTRUCK HOWO | |
23 | مدل | ZZ1257M5847C | |
24 | موتور | WD615.93C | |
25 | دارای قدرت اسب | کیلووات | 270 |
26 | تخلیه استاندارد | EU-3 | |
27 | نوع درایو | 6 * 4 | |
28 | حداکثر سرعت | کیلومتر در ساعت | 102.9 |
29 | فرمان | چپ / راست (اختیاری) | |
پمپ گل و لای | |||
30 | تایپ کنید | هیدرولیک | |
31 | مدل | BW450 / BW850 | |
32 | سکته | میلی متر | 110 |
33 | جابه جایی | حداقل در دقیقه | 450 |
34 | فشار تخلیه (Mpa) | Mpa | 2-3 |
35 | قطر لوله مکش | میلی متر | 89 |
36 | قطر لوله تخلیه | میلی متر | 51 |
37 | قطر بوش | میلی متر | 80 |
جوشکار هیدرولیک | |||
38 | سازنده | Dynaset | |
39 | جریان جوشکاری | آ | 60-250 |
40 | حداقل جریان هیدرولیک | L / دقیقه | 42 |
41 | نام / حداکثر فشار | بار | 190/210 |
42 | ولتاژ | V | 110 / 220VDC |
43 | قدرت | کیلووات | 1or2 |
44 | L * W * H | میلی متر | 390 * 190 * 230 |
45 | پمپ فوم | اختیاری | |
بعد، ابعاد، اندازه | |||
46 | وزن خالص | تی | 22 |
47 | طول حمل و نقل | میلی متر | 10500 |
48 | عرض حمل و نقل | میلی متر | 2480 |
49 | ارتفاع حمل و نقل | میلی متر | 3050 |
50 | اندازه کار (L * W * H) | میلی متر | 11000 * 2480 * 7147 |
سرویس
در سیستم خدمات پس از فروش ما ، ما کاملاً مطابق با سری ISO-9000 سیستم کنترل کاملی ایجاد می کنیم ، در این سیستم ، تاریخ فناوری و راه حل حل مسئله و اقدامات پیشگیرانه در هر پروژه نگهداری ارائه می شود ، تمام قطعات یدکی در جدید استفاده می شود محصولات نصب شده با دستورالعمل نصب ، لیست بسته بندی ، دستورالعمل سازنده ، صلاحیت و گواهی ضمانت.
ما "یک تجهیزات و یک مورد ، خدمات بی پایان ارائه می دهیم ، یعنی خدمات پس از فروش از تأیید سفارش ، آخرین برای عمر کاری تجهیزات.
