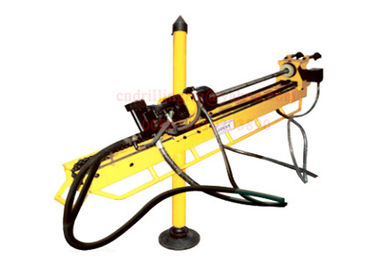

جرثقیل مترو پایه هیدرولیک هیدرولیک با سرعت نفوذ بالا JKD252

دکل هسته ای زیرزمینی هیدرولیک قدرت الکتریکی با سرعت نفوذ بالا JKD252

کاربرد

طراحی کوچک و جمع و جور دستگاه حفاری هسته ای زیرزمینی سری KD برای فضاهای باریک ، آن را برای استفاده در تونل های باریک یا گالری ها ایده آل می کند.راه اندازی سریع و آسان ، دسته میله های حفاری هسته KD ، میله مکانیزه ، نگهدارنده میله لولا ، و واحد چرخش به معنای حفاری انعطاف پذیر و کارآمد است.

مشخصات

1. از نظر ساختار جداگانه ، اندازه کوچک ، وزن سبک ، حرکت انعطاف پذیر و عملکرد آن مناسب است.
2. پمپ هیدرولیک توسط موتور الکتریکی ضد انفجار از طریق سیستم عامل هدایت می شود ، سپس پمپ هیدرولیک موتور هیدرولیک را برای چرخاندن سر مته اعمال می کند ، و در همان زمان ، حرکت سر مته توسط سیلندر روغن و دو سرعت زنجیره تحقق می یابد سازوکار.
3. چاک هیدرولیک می تواند عملکرد قیدها و محافظت از برق را برآورده کند.
4. عملکرد کشویی و کششی و جمع کننده دکل باعث می شود پایین دکل زمین یا سکو را لمس کند ، بنابراین دکل حفاری پایدارتر خواهد بود.
5. بازوی و دکل تاب می تواند حرکت بادبزنی را انجام دهد ، که درخواست حفاری چند زاویه را برآورده می کند.
6. دامنه سرعت چرخش اسپیندل گسترده است و گشتاور آن نیز زیاد است.

کلیه دستگاه های حفاری هسته زیرزمینی هیدرولیک از واحد قدرت ، بدنه ماشین ، صفحه کنترل ، واحد چرخش ، نگهدارنده میله و پمپ گل تشکیل شده است.

مشخصات

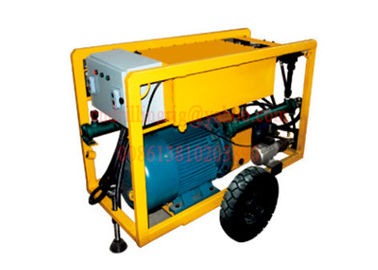

واحد قدرت

واحد قدرت بر روی یک قاب چرخ نصب شده است ، جابجایی آن آسان است ، و هنگام کار می تواند با بدنه اصلی فاصله داشته باشد. واحد قدرت دارای یک موتور الکتریکی با قدرت بالا ، جعبه دنده ، پمپ هیدرولیک دو (پمپ هیدرولیک اصلی) شیر چرخشی و زیر پمپ هیدرولیک زیر سیلندر تغذیه) ، مخزن روغن هیدرولیک ، فیلتر ، پمپ دسته ، جعبه کنترل الکتریکی و غیره را غوطه ور کنید.

بدنه اصلی

بدنه اصلی شامل قاب خوراک ، چرخش چرخ ، نگهدارنده میله ، ستون ، سیلندر است. امکان جمع شدن و جداسازی قطعات وجود دارد. می توان سوراخ های 0-360 درجه را در تونل به ستون حفاری کرد.

صفحه کنترل

کنترل پنل ساده است اما امکان پذیر است. اپراتور فقط میله کنترل را فشار می دهد یا می کشد تمام کارهایی که می توان انجام داد ، می تواند به طور خودکار تغذیه ، نیروی تغذیه و سرعت را کنترل کند. نگهدارنده چوب و میله و همان زمان عمل می کند که باعث ایجاد حفاری می شود دکل می تواند میله مته را بارگیری و تخلیه کند ، پانل ابزار فشار سیستم ، نیروی تغذیه و فشار آب را نشان می دهد ، بهره وری کار را بسیار افزایش می دهد.

سر چرخشی

قطر داخلی اسپیندل چرخشی 58 میلی متر است ، تغییر فک های چاه هیدرولیکی امکان انطباق سریع با میله های اندازه مختلف را فراهم می کند. سرعت دوک به طور خودکار با موتور هیدرولیک سازگار می شود. در صورت استفاده از نسبت انتقال 1: 2.5 می تواند به سرعت پایین چرخش و گشتاور بالا برسد.

دارنده میله

عملکرد کوره نگهدارنده میله با چوب هیدرولیک هماهنگ می شود. مکانیکی آن را می گیرد اما از نظر هیدرولیکی باز می شود. مزیت اصلی این طرح این است که نگهدارنده میله هرگز آن را از روی سیم حفاری سست نمی کند - حتی اگر فشار روغن به طور غیرمستقیم افت کند. و ایمنی حفاری را تضمین می کند.

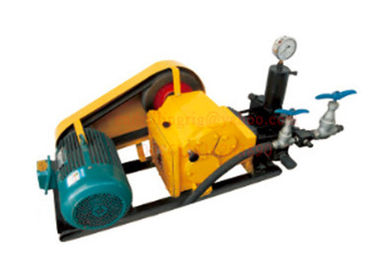

پمپ گل و لای

Mud Pump ، تجهیزات کمکی برای حفاری KD251 و KD252 ، برای انتقال مایع شستشو هنگام حفاری سوراخ های کم عمق با استفاده از بیت های حفاری الماس ، فولاد یا کاربید استفاده می شود. این مایع می تواند شامل آب تمیز ، امولسیون و آب دوغاب و غیره باشد. BWJ- پمپ گل 80A مورد استفاده در KD251 ، KD252 پمپ پیستونی پیستونی سه سیلندر افقی ، تک کاره است. این می تواند سه سطح مختلف جریان را توسط دستگاه سرعت گیر بدست آورد. این نوع پمپ گل در ساختار ساده ، وزن سبک ، اندازه کوچک ، نگهداری آسان و عملیات

در پروژه

سرویس

در سیستم خدمات پس از فروش ما ، ما کاملاً مطابق با سری ISO-9000 سیستم کنترل کاملی ایجاد می کنیم ، در این سیستم ، تاریخ فناوری و راه حل حل مسئله و اقدامات پیشگیرانه در هر پروژه نگهداری ارائه می شود ، تمام قطعات یدکی در جدید استفاده می شود محصولات نصب شده با دستورالعمل نصب ، لیست بسته بندی ، دستورالعمل سازنده ، صلاحیت و گواهی ضمانت.

ما "یک تجهیزات و یک مورد ، خدمات بی پایان ارائه می دهیم ، یعنی خدمات پس از فروش از تأیید سفارش ، آخرین برای عمر کاری تجهیزات.
