جزئیات محصول:
|
شماره مدل: | TWD200 | عمق حفاری: | 0-200 متر |
---|---|---|---|
قطر حفاری: | 254 میلی متر | طول لوله مته: | 2/3 متر |
استفاده: | حفاری چاه آب | روش حفاری: | حفاری DTH و حفاری گل |
سرعت دوران: | 0-80 دور در دقیقه | قدرت موتور: | 22 اسب بخار |
لوله مته: | 76/89 میلی متر | پمپ گل: | BW250 |
ضمانتنامه: | 1 سال | ظرفیت عقب نشینی: | 8.5 تن |
گشتاور چرخشی: | 2600 نیوتن متر | ||
برجسته: | ,,water borehole drilling equipment |

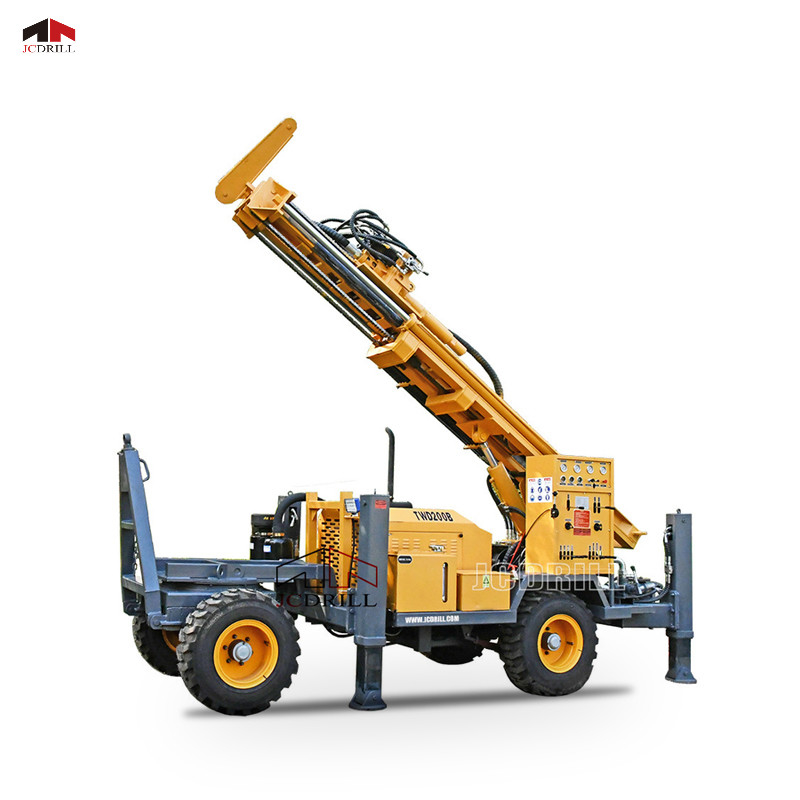

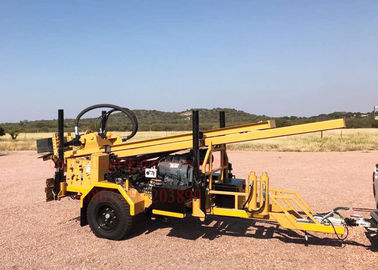

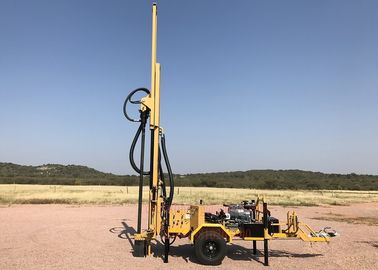

دکل حفاری چاه آب تریلر TWD200، حفاری توسط کمپرسور هوا و پمپ گل حداکثر 200 متر، 254 میلی متر
کاربرد
جدول برای رسیدگی به حفاری چاه آب برای سازمان های غیر دولتی و مشتریان خصوصی.در بیشتر مواردی که گمانهها در آفریقا حفر میشوند، نصب پمپهای دستی یا پمپهای خورشیدی با سایز کوچکتر از 6 اینچ است. به همین دلیل بر روی سوراخهای دوار گل به ظرفیت 8 اینچ و در DTH به ظرفیت 6 اینچ نیاز داریم. این به اندازه کافی بزرگ است. برای نصب اکثر پمپ های آب. دکل باید بتواند نصب های روکش PVC 6 اینچی را انجام دهد.
مشخصات
از فناوری اثبات شده مانند موتور deutz F3L912 استفاده می کند و حتی پس از دوره های طولانی حفاری همچنان می توانید دست خود را روی مخزن هیدرولیک نگه دارید. ما تصمیم گرفته ایم از سوپاپ های روکت استفاده کنیم، قطعات اصلی آن از مارک معروف جهانی مانند موتور Eaton با گشتاور بالا وارداتی ایالات متحده استفاده می کند. ایتالیا شیر هیدرولیک هیدروکنترل، آلمان کوپلینگ KTR و پمپ هیدرولیک ویکرز ایالات متحده وارد کرد.
این دکل از لوله های مته 89 میلی متری با رزوه کشی داخلی 2 و 3/8 API استفاده می کند.که اصطکاک را در مورد حفاری دوار گل کاهش می دهد زیرا قطر مفصل داخلی 44 میلی متر است. برج مته تلسکوپی است و از بلوک های ارتالیتی برای کاهش اصطکاک استفاده می کند و مستقیماً به سیلندر تغذیه متصل می شود. سر مته توسط یک موتور Eaton تغذیه می شود. با جعبه دنده با گشتاور 2600 نیوتن متر تولید کنید. بنابراین اگر محصولی با کیفیت می خواهید که بتواند سوراخ هایی تا 200 میلی متر ایجاد کند.
حفاری TWD200 برای آب های زیرزمینی می تواند از هوا، فوم یا گل چرخشی برای حفاری ضربه ای با توجه به بافت های مختلف استفاده کند.
به طور گسترده ای در پروژه های حفاظت از آب صنعتی و کشاورزی، مانند حفاری چاه، چاه های آزمایشی یا سایر گمانه های اکتشافی استفاده می شود.
به طور خاص، در سوراخ حفاری برای گرمایش زمین گرمایی، همچنین می تواند پایه های مهندسی برای تقویت، تشکیل سنگ حفاری شن سست مرتبط با انواع مهندسی را برآورده کند.
مشخصات
زمین شناسی حفاری شد | همه نوع |
عمق مته | 0-200 متر |
قطر حفاری | 90 - 200 میلی متر (DTH.max.6 اینچ چکش) |
قطر حفاری | 90 - 250 میلی متر (حفاری گل) |
مونتاژ دکل | 1 واحد کامل، موتور اصلی |
تحرک | تریلر جاده ای پشت سر هم 2 چرخ |
حمل و نقل | توسط وانت یا کامیون سبک بکسل می شود |
لوله مته (قطر x طول) | 76/89 میلی متر x 2 متر |
پمپ فوم | هیدرولیک (اختیاری) |
وزن | 2700 کیلوگرم |
سیستم چرخش و تغذیه | |
درایو سر بالایی توسط یک سیلندر هیدرولیک | |
گشتاور چرخشی | 2600 نیوتن متر |
سرعت | 0 - 80 دور در دقیقه |
سر سفر | 2.25 متر |
ظرفیت کشش | 8.5 تن |
بالا بردن سرعت - تغذیه آهسته | 1.22 متر در دقیقه |
کشش سریع تغذیه سریع | 12.26 متر در دقیقه |
سرعت پایین کش - خوراک آهسته | 0-1.88 متر در دقیقه |
تغذیه سریع با سرعت پایین | 0- 16.90 متر در دقیقه |
تغذیه سکته مغزی | 2350 میلی متر |
موتور دیزل | |
برند | دوتز |
قدرت | 33 کیلو وات |
مدل | F3-912 |
سرعت | 2300 دور در دقیقه |
نوع خنک کننده | هوا |
لوله مته | |
طول لوله مته | 2.00 متر |
قطر لوله مته | 76/89 میلی متر |
نخ | 2 3/8 REG API Mod |
سرعت پک پاور | 3000 دور در دقیقه |
بسته برق را بارگیری کنید | حداکثر47 اسب بخار |
پمپ فوم (اختیاری) | |
ظرفیت جریان | 400 لیتر در دقیقه |
مخزن فوم | 50 لیتر |
حداکثرفشار کاری | 40 بار |
سیستم هیدرولیک | |
ظرفیت مخزن هیدرولیک | 180 لیتر |
جک تثبیت کننده | |
2 جک هیدرولیک عقب و 1 جک مکانیکی (2 جک هیدرولیک جلو اختیاری). | |
منفذ | 150 میلی متر. |
سکته | 520 میلی متر |
سیستم هوا | |
روان کننده از نوع ونتوری برای مته های پایین سوراخ. | |
حداکثرفشار | 40 بار |
ظرفیت مخزن روغن | 8 لیتر |
بعد، ابعاد، اندازه | |
طول کلی | 4100 میلی متر |
عرض کلی | 1890 میلی متر |
ارتفاع کلی | 2100 میلی متر |
سرویس
در سیستم خدمات پس از فروش خود، ما سیستم کنترل کاملی را دقیقاً مطابق با سری ISO-9000 ایجاد می کنیم، در این سیستم، تاریخ فناوری و راه حل حل مشکل و اقدامات پیشگیرانه در هر پروژه نگهداری ارائه می شود، تمام قطعات یدکی در موارد جدید استفاده می شود. محصولات OEM با دستورالعمل نصب، لیست بسته بندی، دستورالعمل سازنده، صلاحیت و گواهی گارانتی.
ما "یک تجهیزات و یک مورد، خدمات بی پایان را ارائه می دهیم، یعنی خدمات پس از فروش از تایید سفارش شروع می شود، تا عمر کاری تجهیزات ادامه می یابد.
