جزئیات محصول:
|
| شماره مدل: | XY300 | عمق حفاری: | 1100 متر (NQ) |
|---|---|---|---|
| قطر حفاری: | BQ-HQ | طول لوله: | 4.2 متر |
| طریقه استفاده: | زمین شناسی و اکتشافات معدنی | مته متال: | حفاری گل و لای |
| حداکثر سرعت اسپیندل: | 30-1050r / min | قدرت موتور: | 48 کیلو وات در 1500 دور در دقیقه |
| PUDP MUD: | BW250 / BW160 | زاویه حفاری: | 90-75 |
| برجسته: | تجهیزات حفاری هسته الماس,ماشین حفاری هسته هیدرولیک |
||

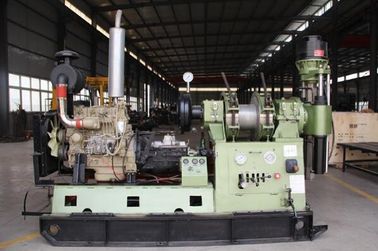

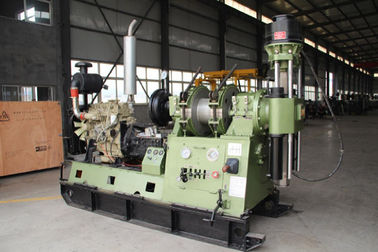

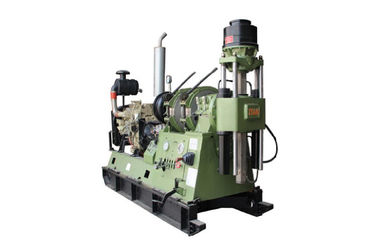

دکل حفاری هسته ای با عملکرد بالا برای حفاری هسته ای زمین شناسی / اکتشافات معدنی XY-44A
کاربرد
دکل حفاری هسته ای XY-44A به عنوان یک دکل حفاری از نوع اسپیندل ، یک بیت الماس یا یک بیت مخلوط شده با کاربید تنگستن را با ترمز آب تراز می کند.با سیلندرهای دوتایی تغذیه می شود که طول عمر بسیار بیشتری دارند.روغن آن در دو جهت مخالف توسط دیسک عنکبوت هیدرولیکی با قفل هیدرولیکی تأمین می شود.این به طور گسترده ای در اکتشافات زمین شناسی مهندسی ، حفاری چاه هیدرولوژی و مهندسی پایه شمع (حفاری هسته ، حفاری چاه ، حفاری شمع) استفاده می شود.
یک چیز قابل توجه است.دکل مته هسته ای فن آوری جدید را به کار گرفت.این فناوری را می توان در مدلهای متعددی به ویژه در لوله مته با قطر بزرگ استفاده کرد.این فناوری برای بهبود کارایی حفاری کاملاً مثر است.
مشخصات
1. درجه سرعت بیشتری (8 درجه) ، دامنه سرعت مناسب و گشتاور بالا در حالی که سرعت کم است وجود دارد.حداکثرگشتاور تا 3200 N • m (2358 lbf • ft) است.دکل هسته ای XY-44A در حفاری هسته با روغن نوک تیز و کاربید و روغن الماس و همچنین اکتشاف زمین شناسی مهندسی ، حفاری چاه هیدرولوژی و مهندسی پایه شمع سازگار است.
2. با اسپیندل ID بزرگ 93 میلی متر (3.66 اینچ) ، مته با سیلندرهای هیدرولیک دوتایی با ضربه بسیار طولانی تر تا 600 میلی متر (23.62 اینچ) تغذیه می شود.با قابلیت انعطاف پذیری فن آوری قوی ، دکل را می توان در بسیاری از زمینه ها ، به ویژه در حفاری میله های مته با قطر بزرگ ، (قسمت فوقانی انعطاف پذیر) هسته استخراج با سیم سیم سازگار کرد.بنابراین در بهبود کارایی حفاری با سوراخ کمتر اشکال دارد.
3. با ظرفیت حفاری قدرتمند برای دکل هسته ای ، عمق نامی حفاری تا ، 000 متر (39.37 اینچ) با میله سیم پیچ سیم سیم 71 میلی متر (2.80 اینچ) می رسد.
4. وزن سبک و توانایی تخلیه خوب ، دکل را می توان به راحتی به ده قسمت متلاشی کرد.بزرگترین دستگاه در 300 کیلوگرم (661.5 پوند) است.کل مته در 2150 کیلوگرم (4741 پوند) است ، به راحتی می توان آن را به ویژه در مناطق کوهستانی منتقل کرد.
5. با فنر Belville وصل شده و با سیلندر هیدرولیکی شل شده است ، چاک هیدرولیک با خود فریزر سه فک پذیرفته می شود.در نیروی بستن قوی و ثابت است.
6. این دکل هسته ای مجهز به ترمز آب برای حفاری عمیق ثابت و روان است.
7. تهیه روغن با پمپ دنده ای ساده ، نصب و راه اندازی آن آسان است.کمتر در مصرف انرژی و در دمای پایین روغن سیستم هیدرولیک.دکل حفاری هسته مطمئناً در حفاری ثابت است.پمپ روغن دستی را می توان برای بالا بردن ابزارهای حفاری در سوراخ در اثر عدم کارکرد موتور قدرت استفاده کرد.
8. با ساختار جمع و جور و طرح مناسب ، با تمام اجزای سازنده ، و با اجزای غیر همپوشانی ، برای نگهداری راحت است.
9. با مرکز ثقل کم و مسافت طولانی تا 460 میلی متر (18.1 اینچ) ، دکل در حفاری با سرعت بالا قابل اعتماد و پایدار است.
10. با متر ارتعاش مورچه شناختن شرایط موجود در سوراخ آسان است.کمتر از دسته های عامل ، دکل قابل اعتماد و انعطاف پذیری است.
11. دکل حفاری هسته می تواند به طور پایدار و ایمن در حفاری عمیق کار کند
12. با کار با دنده های یک یا دو ، مصرف کم انرژی و دمای پایین روغن سیستم هیدرولیک وجود دارد.
13. در موارد خاموش بودن برق ، از پمپ روغن چرخان دستی می توان برای بالا بردن ابزارهای حفاری استفاده کرد.
14. در مورد ساختار آن ، این دکل حفاری هسته ای جمع و جور و منطقی است.
15. تسلط بر شرایط سوراخ با ابزار ضد لرزش با دوام آسان است
1. ظرفیت مته
(1) حفاری هسته ای
| انواع مته میله ای | نوع میله مته | عمق مته | |
| برنامه ریز داخل و خارج | Ф43 × 6 میلی متر (Ф1.69 × 0.24 اینچ) | 1400 متر (4592 پا) | |
| میله مته ساخت چین | Ф54 × 6 میلی متر (Ф2.13 × 0.24 اینچ) | 1000 متر (3280 پا) | |
| Ф67 × 6 میلی متر (Ф2.64 × 0.24 اینچ) | 830 متر (2722 پا) | ||
| داخلی ضخیم شده | Ф50 × 5.5 میلی متر (Ф1.97 × 0.22 اینچ) | 1300 متر (4264 پا) | |
| Ф60 × 6 میلی متر (Ф2.36 × 0.24 اینچ) | 950 متر (3116 پا) | ||
| استخراج هسته با Wire Line | Ф55.5 × 4.73 میلی متر (Ф2.19 × 0.19 اینچ) | 1400 متر (4592 پا) | |
| Ф71 × 5 میلی متر (Ф2.80 × 0.20 اینچ) | 1000 متر (3280 پا) | ||
| Ф89 × 5 میلی متر (Ф3.50 × 0.20 اینچ) | 800 متر (2624 پا) | ||
| DCDMA (مته هسته الماس) انجمن تولید کننده) Drill Rod ساخته شده است |
داخلی ضخیم شده | BW | 1250 متر (4100 پا) |
| شمال غربی | 1000 متر (3280 پا) | ||
| HW | 660 متر (2165 پا) | ||
| استخراج هسته با Wire Line | BQ | 1400 متر (4592 پا) | |
| NQ | 1100 متر (3608 پا) | ||
| مقر | 750 متر (2460 پا) | ||
(2) حفاری چاه هیدروژئولوژی
| نوع میله مته | سوراخ سوراخ دیافراگم. | عمق حفاری |
| 60 میلی متر (2.36 اینچ) (ضخیم شده بیرونی) | 200 میلی متر (7.87 اینچ) | 800 متر (2624 فوت) |
| 73 میلی متر (2.87 اینچ) (ضخیم شده بیرونی) | 350 میلی متر (13.78 اینچ) | 500 متر (1640 فوت) |
| 89 میلی متر (3.5 اینچ) (ضخیم شده بیرونی) | 500 میلی متر (19.69 اینچ) | 300 متر (984 فوت) |
(3) حفاری پایه شمع
دیافراگم سوراخبا میله مته ضخیم شده 89 میلی متر (3.50 اینچ).
تشکیل سست: 1000 میلی متر (39.37 اینچ)
تشکیل سخت: 600 میلی متر (23.62 اینچ)
عمق حفاری: 100 متر (328 فوت)
2. فرشته حفاری: 0 درجه -360 درجه
3. موتور نیرو
الکتروموتور Y225S-4 37KW (49.62HP) 1480 دور در دقیقه
موتور دیزل Deutz F6L 912 82KW (110HP) 1500 دور در دقیقه
4. چرخاننده
نوع: تغذیه با فشار هیدرولیکی سیلندرهای روغن دوتایی ، چرخش مکانیکی.
ID اسپیندل: 93 میلی متر (3.66 اینچ)
سرعت اسپیندل:
| Speed of Power eng.(دور در دقیقه) | 1480 (برای حفاری هسته ای) |
| سرعت پایین مثبت (دور در دقیقه) | 83 ، 152 ، 217 ، 316 |
| سرعت بالا مثبت (دور در دقیقه) | 254 ، 468 ، 667 ، 970 |
| سرعت منفی (دور در دقیقه) | 67 ، 206 |
حداکثرگشتاور اسپیندل: 3.2 KN · متر (2358 پوند · فوت)
ضربه اسپیندل: 600 میلی متر (23.62 اینچ)
حداکثرنیروی بالابر اسپیندل: 120 KN (26976 lbf)
حداکثررانش اسپیندل: 90 KN (20232 پوند)
5. بالابر دکل هسته ای
دنده های سیاره ای را تشکیل دهید
قطر طناب سیم: 17.5 میلی متر (0.69 اینچ) یا 18.5 میلی متر (0.73 اینچ)
ظرفیت طبل برای طناب (170 کیلوگرم در میلی متر مربع معادل 241839 پوند در اینچ 2):
(طناب سیم فولادی 17.5 میلی متر) 110 متر (360.8 فوت)
(طناب سیم فولادی 18.5 میلی متر) 90 متر (295.2 فوت)
حداکثر. نیروی بالابری (طناب منفرد): 45 کیلو نیوتن (10116 پوند)
سرعت بلند کردن طناب سیم
سرعت موتور 1000r / min 0.47 ، 0.86 ، 1.22 ، 1.78 m / s (1.54 ، 2.82 ، 4.00 ، 5.84 فوت در ثانیه)
سرعت موتور 1500r / min 0.70؛1.29؛1.84؛2.68 متر بر ثانیه (2.30 ، 4.23 ، 5.90 ، 8.79 فوت در ثانیه)
سرعت موتور 1700r / min 0.805 ، 1.485 ، 2.12 ، 3.08 m / s (2.64 ، 4.87 ، 6.95 ، 10.10 فوت در ثانیه)
6. کلاچ
فرم: کلاچ اصطکاک تک تراشه خشک
7. جعبه دنده
فرم: گیربکس کشویی (4 سرعت مثبت و 1 منفی).
8. پمپ روغن
فرم: تک پمپ دنده ای
جابجایی: 32 + 12 لیتر در دقیقه (8.5 + 3.2 گالن ایالات متحده در دقیقه)
فشار کاری: 0-8 MPa (0-1160 psi)
حداکثرفشار: 12 مگاپاسکال (psi 1740)
9. ترمز آب دکل هسته ای
سرعت کار (دور در دقیقه): 700-800
سرعت جبرانی طناب منفرد: 3 تا 8 متر بر ثانیه (9.84-26.2 فوت در ثانیه)
بار جبرانی طناب منفرد: 45 KN (10116 پوند)
10. قاب مته
نوع لغزشی کشویی (با پایه کشویی)
مته سوراخ کردن: 460 میلی متر (18.11 اینچ)
11. ابعاد (L × W × H): 3030 × 1100 × 1890 میلی متر (119.3 × 43.3 × 74.4 اینچ)
12. وزن مته (بدون واحد قدرت): حدود 2150 کیلوگرم (4741 پوند)
13. حداکثروزن دستگاه قابل تخلیه: 300 کیلوگرم (662 پوند)
سرویس
در سیستم خدمات پس از فروش ما ، ما کاملاً مطابق با سری ISO-9000 سیستم کنترل کاملی ایجاد می کنیم ، در این سیستم ، تاریخ فناوری و راه حل حل مسئله و اقدامات پیشگیرانه در هر پروژه نگهداری ارائه می شود ، تمام قطعات یدکی در جدید استفاده می شود محصولات نصب شده با دستورالعمل نصب ، لیست بسته بندی ، دستورالعمل سازنده ، صلاحیت و گواهی ضمانت.
ما "یک تجهیزات و یک مورد ، خدمات بی پایان ارائه می دهیم ، یعنی خدمات پس از فروش از تأیید سفارش ، آخرین برای عمر کاری تجهیزات.
