جزئیات محصول:
|
تایپ کنید: | میله حفاری | اندازه: | BQ NQ HQ PQ BQ3 NQ3 HQ3 PQ3 T Series |
---|---|---|---|
رنگ: | مشکی | کاربرد: | حفاری هسته الماس |
طول: | 3 متر 1.5 متر | استاندارد: | استاندارد DCDMA WIRELINE Q |
بسته: | جعبه چوبی | ||
برجسته: | میله های wireline drill,ابزار حفاری هسته ای |

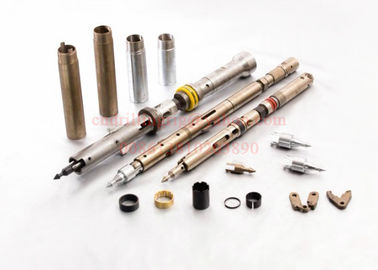

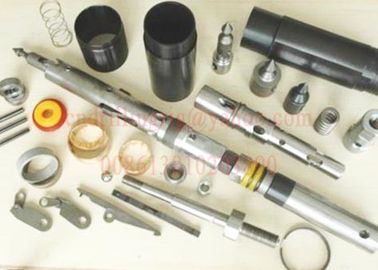

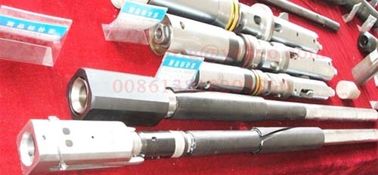

5 فوت / 10 فوت Diamond Double Tube Wireline Core System CE ISO 9001/2008
کاربرد
وایرلاین هسته بشکه uدر استخراج سست، شکسته چینه یا زغال سنگ و محافظت از قلب سنگ (معدن) ابزارهای حفاری.
لوله و لوله دو هسته ای دارای لوله بیرونی است، از طریق اتصال بین لوله داخلی و خارجی جریان آب به پایین سوراخ شستشو داده می شود و از هسته ها در برابر شستشوی آبکشی محافظت می کند.لوله دو هسته ای دارای حرکت دوگانه و حرکت تک دو نوع است.حرکت دوگانه و لوله هسته، لوله هسته داخلی و خارجی است که به دنبال چرخش ساقه مته و مته است، بدون لایه های شل یا شکسته جدی.
لوله دو هسته ای تک حرکتی لوله داخلی و خارجی دارای عایق یاتاقان است، لوله بیرونی لوله فقط چرخش بیت را می گیرد و لوله سنگ شکسته نمی چرخد، از اصطکاک هسته، لرزش و غیره با آسیب مکانیکی جلوگیری می کند، بنابراین در شل شدن جدی است. سازندهای شکسته. اینها می توانند به خوبی از هسته محافظت شوند.
از لوله هسته دو طبقه استفاده کنید، بیت ها باید از ضخامت دیواره مته آلیاژی یا بیت الماس استفاده کنند.
با توجه به افزایش سطح تماس مته سنگ و لبه استفاده از لوله دو عرشه هسته نسبت به لوله هسته معمولی بهره وری حفاری کاهش می یابد.در تاقچه، زغال سنگ، به منظور تضمین ضربان قلب سنگ (معدنی)، قوانین باید از هسته دو عرشه لوله استفاده شود.لوله دو هسته ای پیچیده تر، به جز برای اتمام تک حرکت، علاوه بر این، آلومینیوم، لوله فولادی پلاستیکی یا لوله نیمه بسته کمانش کیفی قرار داده شده، محافظت بهتری از نقش اصلی دارند.
هسته های شکسته کارت لوله دو هسته ای و بلوک مهر و موم در پورت بعدی، لوله هسته توسط مته در دستگاه خطای کارت هسته (سرخس، فنر کارت، نی پنجه و غیره) قرار می گیرد تا به پایان برسد.
مشخصات
مجموعه سر این موارد را فراهم می کند: مکانیسم های گیره و چرخاندن نیزه برای اجازه ورود و بازیابی مجموعه لوله داخلی، مجموعه بلبرینگ برای ثابت ماندن لوله داخلی و جلوگیری از آسیب نمونه در حین حفاری، نشانه های عملکرد فشار سیال و دریچه های کنترل سیال.
تمام مجموعه های سر دارای یک مجموعه شیر خاموش کننده هستند که سیگنال فشار سیال را در هنگام فشرده شدن اعضای شیر به اپراتور مته ارائه می دهد که نشان دهنده یک لوله داخلی کامل یا مسدود است.
مونتاژ سر JCDRILL دارای طول عمر طولانی، سازگاری خوب با قطعاتی مانند لوله داخلی و لوله بیرونی سایر فروشندگان، و در دسترس بودن در تمام قطعات یدکی است.
همه با گواهی ISO و کنترل کیفیت.
1. ساخت مونتاژ سر NQ HQ PQ
2. NQ HQ PQ مونتاژ سر با کیفیت بالا
3. مونتاژ سر API&ISO NQ
4. تحویل به موقع
مشخصات
مورد شماره. | قسمت شماره | توضیحات اقلام | |
NQ | مقر | ||
NQ-A-1 | HQ-B-1 | هسته بشکه ای 1.52 متر/5 فوت | |
NQ-A-2 | HQ-B-2 | هسته بشکه ای 3.05 متر/10 فوت | |
NQ-A-3 | HQ-B-3 | Inner Tube Assy 1.52m/5 Ft | |
NQ-A-4 | HQ-B-4 | Inner Tube Assy 3.05 متر/10 فوت | |
NQ 0000 | HQ 0000 | سر آسی | |
1 | NQ 0001 | HQ 0001 | نقطه سر نیزه |
2 | NQ 0002 | HQ 0002 | فنر فشرده |
3 | NQ 0003 | HQ 0003 | پلانجر بازدارنده |
4 | NQ 0004 | HQ 0004 | پایه سر نیزه |
5 | NQ 0005 | HQ 0005 | پین اسپیرول |
6 | NQ 0006 | HQ 0006 | قاب جمع شونده قفل |
7 | NQ 0007 | HQ 0007 | پین اسپیرول |
8 | NQ 0008 | HQ 0008 | پیچ |
9 | NQ 0009 | HQ 0009 | واشر |
10 | NQ 0010 | HQ 0010 | بدنه لچ بالایی |
11 | NQ 0011 | HQ 0011 | فنر چفت |
12 | NQ 0012 | HQ 0012 | چفت |
13 | NQ 0013 | HQ 0013 | ارتباط دادن |
14 | NQ 0014 | HQ 0014 | سنجاق |
15 | NQ 0015 | HQ 0015 | توپ فولادی ضد زنگ، 22 میلی متر |
16 | NQ 0016 | HQ 0016 | بوش نشانگر فرود |
17 | NQ 0017 | HQ 0017 | شانه بارگیری |
18 | NQ 0018 | HQ 0018 | بدنه لچ پایین |
19 | NQ 0019 | HQ 0019 | مهره شش گوش |
20 | NQ 0020 | HQ 0020 | دوک |
21 | NQ 0021 | HQ 0021 | شیر خاموش، سخت |
22 | NQ 0022 | HQ 0022 | واشر تنظیم سوپاپ |
23 | NQ 0023 | HQ 0023 | بلبرینگ تشنگی |
24 | NQ 0024 | HQ 0024 | بلبرینگ اسپیندل |
25 | NQ 0025 | HQ 0025 | بلبرینگ آویز |
26 | NQ 0026 | HQ 0026 | فنر فشرده |
27 | NQ 0027 | HQ 0027 | مهره خود قفل |
28 | NQ 0028 | HQ 0028 | مجموعه درپوش لوله داخلی (28،29،30،31) |
29 | NQ 0029 | HQ 0029 | اتصالات گریس |
30 | NQ 0030 | HQ 0030 | توپ استیل ضد زنگ |
31 | NQ 0031 | HQ 0031 | درپوش لوله داخلی |
32 | NQ 0032 | HQ 0032 | بدنه سوپاپ را بررسی کنید |
33 | NQ 0033152 | HQ 0033152 | لوله داخلی 1.52 متر / 5 فوت |
34 | NQ 0033305 | دفتر مرکزی 0033305 | لوله داخلی 3.05 متر/10 فوت |
35 | NQ 0034 | HQ 0034 | حلقه را متوقف کنید |
36 | NQ 0035 | HQ 0035 | بالابر هسته ای |
37 | NQ 0035 | HQ 0035 | بالابر Fluted Core |
38 | NQ 0036 | HQ 0036 | قاب بالابر هسته ای |
39 | NQ 0037 | HQ 0037 | کوپلینگ قفل |
40 | NQ 0038 | HQ 0038 | کوپلینگ آداپتور |
41 | NQ 0039 | HQ 0039 | حلقه فرود |
42 | NQ 0040152 | HQ 0040152 | لوله بیرونی 1.52/5 فوت |
43 | NQ 0040306 | HQ 0040306 | لوله بیرونی 3.05 متر / 10 فوت |
44 | NQ 0041 | HQ 0041 | تثبیت کننده لوله داخلی |
بسته بندی و تحویل
سرویس
در سیستم خدمات پس از فروش خود، ما سیستم کنترل کاملی را دقیقاً مطابق با سری ISO-9000 ایجاد می کنیم، در این سیستم، تاریخ فناوری و راه حل حل مشکل و اقدامات پیشگیرانه در هر پروژه نگهداری ارائه می شود، تمام قطعات یدکی در موارد جدید استفاده می شود. محصولات OEM با دستورالعمل نصب، لیست بسته بندی، دستورالعمل سازنده، صلاحیت و گواهی گارانتی.
ما "یک تجهیزات و یک مورد، خدمات بی پایان را ارائه می دهیم، یعنی خدمات پس از فروش از تایید سفارش شروع می شود، تا عمر کاری تجهیزات ادامه می یابد.
