جزئیات محصول:
|
ابعاد (L * W * H): | 4100 * 1890 * 2100 میلی متر | ضمانتنامه: | 1 سال |
---|---|---|---|
عمق سوراخ آب: | 200 متر | گشتاور چرخش: | 2300 نیوتن متر |
طول میله مته: | 2 متر | نوع برق: | دیزل |
ولتاژ: | 24 ولت | وزن: | 2200KGS |
اجزای اصلی: | موتور ، پمپ ، دنده ، بلبرینگ ، موتور ، گیربکس | قطر آب سوراخ: | 90 - 200 میلی متر |
موتور: | دوتز | سیستم حفاری و بهره برداری: | هیدرولیک |
قطر لوله مته: | 76/89 میلی متر | ||
برجسته: | دکل حفاری 89 میلی متر تریل,مته 2300r / Min Drill Mounted Drill,80 Rpm Drill Mounted Drill Rig |

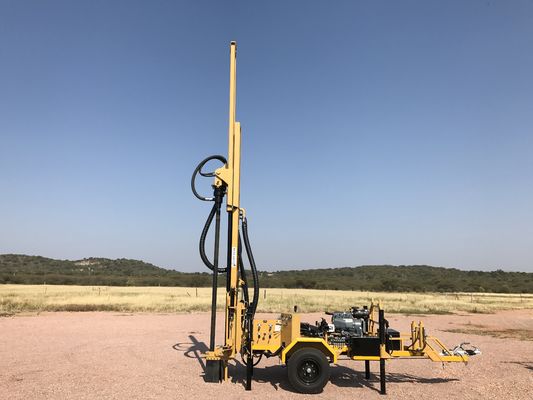

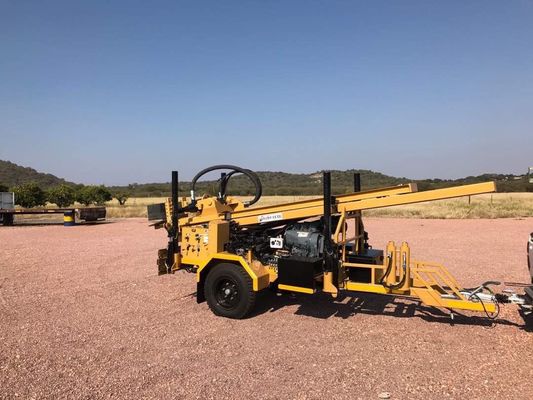

2300r / Min 80 Rpm Hydraulic 89mm Trailer Mounted Drill Rig
کاربرد
میز کار برای حفر چاه آب برای سازمانهای غیر دولتی و مشتریان خصوصی.در بیشتر موارد که گمانه ها در آفریقا حفر می شوند ، نصب پمپ های دستی یا پمپ های خورشیدی با اندازه کوچکتر از 6 "است. به همین دلیل در سوراخ های دوار گل و لای به ظرفیت 8" و ظرفیت DTH 6 "نیاز داشتیم. این به اندازه کافی بزرگ است برای نصب بیشتر پمپ های آب. دکل باید قادر به اداره 6 اینچ پوشش PVC باشد.
مشخصات
از تکنولوژی اثبات شده ای مانند موتور deutz F3L912 استفاده می کند و حتی پس از مدت ها حفاری هنوز می توانید دست خود را روی مخزن هیدرولیک نگه دارید. ما قصد استفاده از شیرهای roquete را داریم ، این قطعات اصلی از مارک معروف جهان مانند موتور ایتون با گشتاور بالا وارد شده توسط ایالات متحده استفاده می کنند ، ایتالیا شیر هیدرولیکی Hydro-control ، آلمان کوپلینگ KTR و پمپ هیدرولیک Vickers USA وارد کرد.
این دکل از لوله های مته 89 میلیمتری با رزوه داخلی Flush داخلی 2 و 3/8 API استفاده می کند.این اصطکاک را در مورد حفاری دوار گل و لای کاهش می دهد ، زیرا قطر اتصال داخلی 44 میلی متر است. برج مته تلسکوپی است و از بلوک های ارتالیت برای کاهش اصطکاک استفاده می کند و مستقیماً روی سیلندر تغذیه متصل می شود. سر مته توسط یک موتور موتور ایتون کار می کند با جعبه دنده با گشتاور 2600 نیوتن متر تولید کنید. بنابراین اگر محصولی با کیفیت می خواهید که بتواند تا 200 میلی متر سوراخ کند.
در حفاری TWD200 برای آبهای زیرزمینی می توان از هوا ، کف یا گل روتاری برای حفاری ضربه ای با توجه به بافت های مختلف استفاده کرد.
به طور گسترده ای در پروژه های حفاظت از آب صنعتی و کشاورزی مانند حفاری چاه ، آزمایش چاه یا سایر گمانه های اکتشافی استفاده می شود.
به طور خاص ، در سوراخ حفاری برای گرمایش زمین گرمایی همچنین می تواند پایه مهندسی برای تقویت ، تشکیل سنگ حفاری ماسه ای شل و متصل به مهندسی مختلف باشد.
مشخصات
زمین شناسی حفر شده | همه جوره |
عمق مته | 0-200 متر |
قطر حفاری | 90 - 200 میلی متر (DTH. حداکثر. 6 "چکش) |
قطر حفاری | 90 - 250 میلی متر (حفاری لجن) |
مونتاژ دکل | 1 واحد کامل ، موتور اصلی |
تحرک | تریلر جاده ای چرخدار 2 چرخ |
حمل و نقل | با وانت یا کامیون سبک بکسل می شود |
لوله مته (قطر x طول) | 76/89 میلی متر x 2 متر |
پمپ فوم | هیدرولیک (اختیاری) |
وزن | 2700 کیلوگرم |
سیستم چرخش و خوراک | |
درایو بالای سر توسط یک سیلندر هیدرولیک | |
گشتاور چرخشی | 2600 نیوتن متر |
سرعت | 0 - 80 دور در دقیقه. |
سفر سر | 2.25 متر |
ظرفیت کشش | 8.5 تن |
فید را با سرعت پایین بکشید | 1.22 متر در دقیقه |
خوراک سریع و سریع را بکشید | 12.26 متر در دقیقه |
پایین کشیدن سرعت پایین | 0-1.88 متر در دقیقه |
کشیدن سریع و سریع خوراک | 0- 16.90 متر در دقیقه |
سکته مغزی | 2350 میلی متر |
موتور دیزل | |
براند | دوتز |
قدرت | 33 کیلووات |
مدل | F3-912 |
سرعت | 2300r / min |
نوع خنک کننده | هوا |
لوله مته | |
طول لوله مته | 2.00 متر |
قطر لوله مته | 76/89 میلی متر |
نخ | 2 3/8 REG API Mod |
سرعت پاور | 3000 دور در دقیقه |
پک پاور را بارگذاری کنید | حداکثر47 اسب بخار |
پمپ فوم (اختیاری) | |
ظرفیت جریان | 400 لیتر در دقیقه |
مخزن فوم | 50 لیتر |
حداکثرفشار کاری | 40 بار |
سیستم هیدرولیک | |
ظرفیت مخزن هیدرولیک | 180 لیتر |
جک تثبیت کننده | |
2 جک هیدرولیک عقب و 1 جک فنی (2 جک هیدرولیک جلو اختیاری). | |
منفذ | 150 میلی متر |
سکته | 520 میلی متر |
سیستم هوا | |
روان کننده از نوع ونتوری برای دریل های سوراخ دار. | |
حداکثرفشار | 40 بار |
ظرفیت مخزن روغن | 8 لیتری |
بعد، ابعاد، اندازه | |
طول کلی | 4100 میلی متر |
عرض کلی | 1890 میلی متر |
ارتفاع کلی | 2100 میلی متر |
