جزئیات محصول:
|
| شماره مدل: | سر BQ بشکه هسته | تایپ کنید: | بشکه دو هسته ای |
|---|---|---|---|
| استاندارد: | AQ BQ NQ HQ PQ | نام محصول: | مونتاژ بشکه هسته |
| کاربرد: | حفاری هسته خط سیم | رنگ: | سیاه |
| بسته: | بسته بندی جعبه چوبی | سلسله: | خط سیم DCDMA سری Q |
| وزن: | 13.70 کیلوگرم | قطرها: | BC NC HC PC BC3 NC3 HC3 PC3 T Series |
| طول: | 1.5 متر، 3 متر | ||
| برجسته: | ابزار حفاری هسته الماس مونتاژ بشکه,ابزار حفاری هسته الماس BQ,مجموعه بشکه هسته حفاری الماس bq |
||

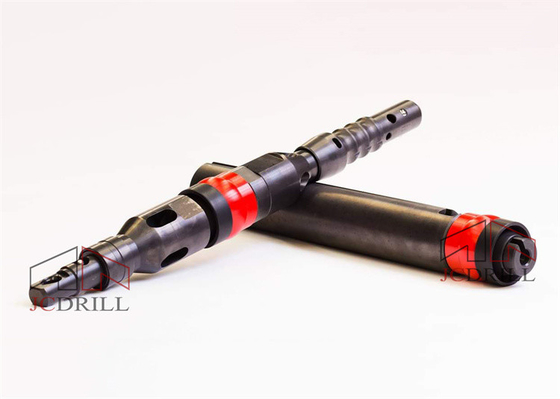

الماس بی کیو لوله داخلی و خارجی مونتاژ بشکه هسته و Overshot در سیستم Wireline
>> مقدمه
یک سیستم کورینگ سیمی شامل مونتاژ بشکه هسته و مونتاژ اورشات است. مجموعه بشکه هسته از گروه لوله داخلی و گروه لوله بیرونی تشکیل شده است. لوله های داخلی و خارجی دارای طول استاندارد 1.5 متر و 3 متر هستند.
مجموعه سر این موارد را فراهم می کند: مکانیسم های گیره و چرخاندن نیزه برای اجازه ورود و بازیابی مجموعه لوله داخلی، مجموعه بلبرینگ برای ثابت ماندن لوله داخلی و جلوگیری از آسیب نمونه در حین حفاری، نشانه های عملکرد فشار سیال و دریچه های کنترل سیال.
تمام مجموعه های سر دارای یک مجموعه شیر خاموش کننده هستند که سیگنال فشار سیال را در هنگام فشرده شدن اعضای شیر به اپراتور مته ارائه می دهد که نشان دهنده یک لوله داخلی کامل یا مسدود است.
مجموعه لوله هسته از گروه لوله داخلی و گروه لوله بیرونی تشکیل شده است. گروه لوله داخلی از:مونتاژ سر، لوله داخلی، قاب بالابر هسته، بالابر هسته، حلقه توقف.
گروه لوله داخلی نمونه هسته را در طول فرآیند حفاری جمع آوری می کند و مستقل از گروه لوله بیرونی است.گروه لوله بیرونی از بقیه اجزای بشکه هسته تشکیل شده است:
کوپلینگ قفل، کوپلینگ آداپتور، لوله بیرونی.
گروه لوله بیرونی همیشه در انتهای سوراخ باقی می ماند و در طول فرآیند حفاری گروه لوله داخلی را در خود جای می دهد.
| سطح لوله دوتایی | ||||
| اندازه (مته اکتشاف سطحی) | سیستم متریک (mm) | سیستم امپراتوری (در) | ||
| قطر سوراخ | قطر هسته | قطر سوراخ | قطر هسته | |
| BQ | 60 | 36.4 | 2.36 | 1.43 |
| NQ | 75.7 | 47.6 | 2.98 | 1.88 |
| مقر | 96.1 | 63.5 | 3.78 | 2.5 |
| پی کیو | 122.7 | 85 | 4.83 | 3.34 |
| سطح لوله سه گانه | ||||
| NQ3 | 75.7 | 45 | 2.98 | 1.78 |
| HQ3 | 96.1 | 61.1 | 3.78 | 2.41 |
| PQ3 | 122.7 | 83 | 4.83 | 3.27 |
>> نمودار ساختار مونتاژ سر BQ
| شناسه# | مورد | شرح | واحد | وزن (کیلوگرم) |
| 1-25 | مجمع سر | BQ-TKZC | تنظیم | 5.06 |
| 1 | سر نیزه | BQ-TK-LMT | کامپیوتر | 0.20 |
| 2 | فنر مهار | BQ-TK-DWTH | گروه | 0.01 |
| 3 | پین نگهدارنده | BQ-TK-DWX | گروه | 0.02 |
| 4 | پایه نقطه سر نیزه | BQ-TK-MTZ | کامپیوتر | 0.45 |
| 5 | کیس جمع شونده چفت | BQ-TK-HSG | کامپیوتر | 0.9 |
| 6 | سنجاق فنری | TXX-11*26 | کامپیوتر | 0.01 |
| 7 | پین فنری (2) | TXX-10*42 | کامپیوتر | 0.02 |
| 8 | فنر چفت | BQ-TK-ZH | کامپیوتر | 0.01 |
| 9 | چفت (2) | BQ-TK-TKB | کامپیوتر | 0.16 |
| 10 | سنجاق فنری | TXX-10*32 | کامپیوتر | 0.01 |
| 11 | سنجاق فنری | TXX-6*35 | جفت کردن | 0.01 |
| 12 | پایه چفت | BQ-TK-TKZ | کامپیوتر | 0.03 |
| 13 | بدنه قفل بالایی | BQ-TK-TKJ | کامپیوتر | 0.6 |
| 14 | شانه فرود | BQ-TK-XGH | کامپیوتر | 0.07 |
| 15 | بدنه چفت پایین | BQ-TK-XGJT | کامپیوتر | 0.5 |
| 16 | مهره قفل اجاق گاز | BQ-TK-TJLM | کامپیوتر | 0.05 |
| 17 | دوک | BQ-TK-ZZ | گروه | 0.6 |
| 18A | سوپاپ قطع به سختی | BQ-TK-FP | کامپیوتر | 0.02 |
| 18B | سوپاپ قطع نرم | BQ-TK-FP-H | کامپیوتر | 0.02 |
| 19 | واشر تنظیم (2) | BQ-TK-JGD | کامپیوتر | 0.1 |
| 20 | بلبرینگ (2) | ZC-51203 | کامپیوتر | 0.1 |
| 21 | بوش دوک | BQ-TK-ZCZ | کامپیوتر | 0.45 |
| 22 | فنر فشرده | BQ-TK-ZZTH | عدد | 0.01 |
| 23 | واشر | BQ-TK-DP | کامپیوتر | 0.01 |
| 24 | مهره خود قفل | ZSLM-M16 | عدد | 0.01 |
| 25 | درپوش لوله داخلی | BQ-TK-NGJTZC | کامپیوتر | 0.78 |
| 25A | درپوش لوله داخلی | BQ-TK-NGJTZC | کامپیوتر | 0.7 |
| 25B | اتصالات گریس | ZYZ-M6*1 | کامپیوتر | 0.01 |
| 25 درجه سانتیگراد | توپ | GQ-22 | کامپیوتر | 0.04 |
| 25D | بدنه سوپاپ | BQ-TK-FYG | کامپیوتر | 0.04 |
>> بسته بندی و حمل و نقل
