تجهیزات تحقیقاتی مواد معدنی خاک با کنترل از راه دور، دستگاه حفاری چرخشی الماس هیدرولیکی

توضیحات محصول:

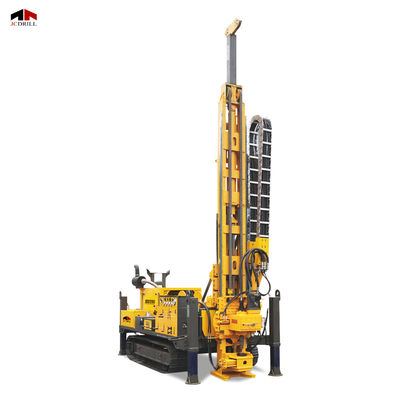

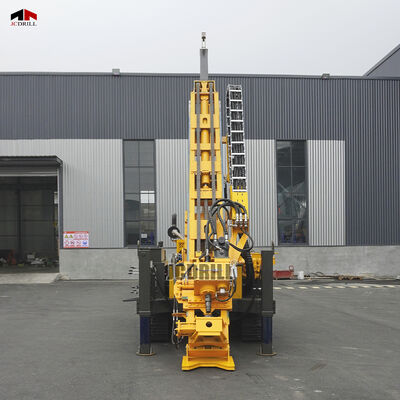

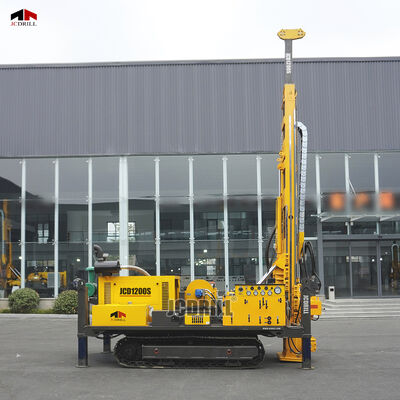

JCD1200 برای کاربردهای حفاری هسته ای در مقیاس بزرگ و فوق عمیق طراحی شده است که در آن قدرت، دقت و دوام حیاتی است. با عمق حفاری اسمی تا 1500 متر با استفاده از میله های HTW، NTW یا BTW، برای انجام سخت ترین وظایف اکتشافی ساخته شده است. این دستگاه که توسط یک موتور دیزل توربوشارژ YUCHAI 140kW با کارایی بالا و یک سیستم هیدرولیک 330L/min با عملکرد 28MPa تغذیه می شود، خروجی گشتاور برجسته و کنترل سیستم کارآمد را ارائه می دهد و پایداری و راندمان را در طول عملیات حفاری طولانی مدت تضمین می کند. این دکل دارای یک دکل یک تکه تقویت شده است که با یک ضربه تغذیه 3500 میلی متری و ظرفیت کشش 30 تنی، آن را برای هسته گیری عمیق در سازندهای با مقاومت بالا ایده آل می کند. این دستگاه از حفاری چند زاویه ای از 45 درجه تا 90 درجه پشتیبانی می کند و تطبیق پذیری را برای شرایط مختلف زمین شناسی فراهم می کند. سیستم بالابر دو طنابی شامل یک وینچ کمکی 1000 کیلوگرمی با سرعت بالا و یک بالابر 8000 کیلوگرمی سنگین است که ظرفیت جابجایی آن را برای ابزار، میله ها و لوله ها گسترش می دهد.

پارامتر:

ویژگی ها:

>> JCD1200 توسط یک موتور YUCHAI 140kW و یک سیستم هیدرولیک 330L/min تغذیه می شود که گشتاور برتر و خروجی فشار بالا مداوم را برای کارهای حفاری عمیق و فشرده ارائه می دهد.

>> ضربه تغذیه 3500 میلی متری و ظرفیت بالابری 30 تنی آن، مزیت مکانیکی عالی را برای هسته گیری از طریق سازندهای عمیق، متراکم و متغیر با دقت و کنترل فراهم می کند.

>> سیستم بالابر دو طنابی - با داشتن یک خط سرعت بالا 1000 کیلوگرمی و یک وینچ سنگین 8000 کیلوگرمی - تطبیق پذیری قوی را برای جابجایی میله ها، لوله ها و ابزارهای سنگین به طور موثر تضمین می کند. >> مجهز به یک پمپ گل BW-200 با سرعت 200L/min و ژنراتور 11kW داخلی، این دکل از عملکرد پایدار در محیط های دورافتاده با شستشوی قابل اعتماد و عملکرد خودکار پشتیبانی می کند.

برنامه های کاربردی:

1. اکتشاف معدنی فوق العاده عمیق
ایده آل برای بررسی های معدنی پیشرفته در مناطق سنگ سخت، از جمله طلا، مس، نیکل، عناصر کمیاب و سایر ذخایر با ارزش.

حفاری هسته ای HTW، NTW و BTW را تا 1500 متر انجام می دهد و آن را برای نقشه برداری از بدنه های بزرگ سنگ معدن مناسب می کند.

2. پروژه های پیچیده ژئوتکنیکی و زیرساختی
قابل استفاده در تونل زنی عمیق، فونداسیون سد برق آبی، سیستم های متروی زیرزمینی یا ارزیابی پایه پل، جایی که فواصل حفاری طولانی و سازندهای متراکم رایج هستند.

3. عملیات هسته گیری صنعتی با بار زیاد
ظرفیت کشش 30 تنی و فشار به پایین 15 تنی آن را برای نفوذ به مناطق ساینده، شکسته یا با فشرده سازی بالا با لوله های بزرگ یا بشکه های هسته ای عالی می کند.

4. استقرار در محیط های دورافتاده و خشن
JCD1200 با ژنراتور هیدرولیک داخلی، پمپ گل BW-200 با فشار بالا و سیستم بالابر دو طنابی، از عملکرد خودپایدار در سایت های خارج از شبکه، ارتفاع بالا یا کوهستانی پشتیبانی می کند.

5. جابجایی لوله های سنگین و ابزار بزرگ
سیستم بالابر دو طنابی (1000 کیلوگرم کمکی + وینچ سنگین 8000 کیلوگرمی) برای جابجایی رشته های میله بلند، لوله های سنگین و ابزار طراحی شده است و امکان تطبیق پذیری و کاهش زمان خرابی را فراهم می کند.

سوالات متداول:

Q1: JCD1200 برای چه روش حفاری بهینه شده است؟
A1: JCD1200 برای حفاری هسته ای سیم الماس ساخته شده است که با استانداردهای HTW، NTW و BTW سازگار است.

Q2: حداکثر عمق حفاری چقدر است؟
A2: این دکل از حفاری هسته ای تا 1500 متر با BTW، 1200 متر با NTW و 500 متر با HTW پشتیبانی می کند.

Q3: چه نوع موتوری دکل را تغذیه می کند؟
A3: یک موتور دیزل توربوشارژ YUCHAI 140kW با سرعت 2400 RPM JCD1200 را تغذیه می کند و خروجی گشتاور قوی و پایداری را در این زمینه تضمین می کند.

Q4: سیستم هیدرولیک چقدر قدرتمند است؟
A4: سیستم هیدرولیک با فشار 28 مگاپاسکال و جریان 330 لیتر در دقیقه کار می کند و کنترل فشار بالا مداوم را برای عملیات حفاری پر تقاضا فراهم می کند.

Q5: ضربه تغذیه و ظرفیت بالابری چقدر است؟
A5: این دکل دارای ضربه تغذیه 3500 میلی متری، با ظرفیت کشش 30 تنی و فشار به پایین 15 تنی است - ایده آل برای سازندهای عمیق و با مقاومت بالا.

Q6: چه سیستم های بالابری در دسترس هستند؟
A6: JCD1200 شامل یک سیستم بالابر دو طنابی است:

وینچ کمکی 1000 کیلوگرمی برای میله ها و ابزارها

وینچ سنگین 8000 کیلوگرمی برای لوله ها و بارهای بزرگ

Q7: چه نوع پمپ گل در آن گنجانده شده است؟
A7: از یک پمپ گل BW-200 با فشار بالا استفاده می کند که قادر به جریان 200 لیتر در دقیقه و فشار 10 مگاپاسکال است که برای شستشوی عمیق و حذف برش ها مناسب است.

Q8: آیا این دکل برای مکان های دورافتاده مناسب است؟
A8: بله. ژنراتور هیدرولیک 11 کیلووات یکپارچه (بدون نیاز به تعمیر و نگهداری، فرکانس متغیر) 220 ولت/380 ولت را تامین می کند و این دکل را برای کار از راه دور یا خارج از شبکه کاملاً مستقل می کند.

Q9: JCD1200 چقدر متحرک است؟
A9: با وجود اندازه آن، با سرعت 3.5 کیلومتر در ساعت حرکت می کند و از شیب های تا 40 درجه بالا می رود و از حرکت در سراسر زمین های ناهموار، ناهموار یا کوهستانی پشتیبانی می کند.

Q10: ابعاد حمل و نقل و وزن چقدر است؟
A10: اندازه حمل و نقل 6000 × 2100 × 2400 میلی متر است و وزن دکل تقریباً 9.5 تن است.
