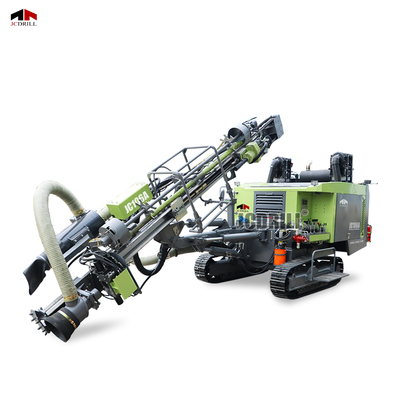

دریل حفاری DTH خزنده با موتور دیزل JCDRILL با کمپرسور یکپارچه برای انفجار سنگ

>> توضیحات محصولات

به عنوان یک دکل حفاری همه کاره و کارآمد در پایین سوراخ ، JC106A برای برنامه های حفر صخره ای عمق متوسط کم عمق طراحی شده است. این دکل دارای یک پلت فرم عملیاتی کاربر پسند و عملکرد به روز شده در هر دو نیروی حفاری و پایداری ساختاری است. با عمق حفاری تا 21 متر و پشتیبانی از قطر سوراخ φ90-152 میلی متر ، در پروژه های معدن و مهندسی برتری دارد. سیستم چرخش توسط یک موتور هیدرولیک سری Eaton 6K هدایت می شود و گشتاور 3500N · M را با سرعت متغیر صاف 0-120 دور در دقیقه تحویل می دهد. یک سیستم خوراک سیلندر هیدرولیک طناب سیم ، پیشرفت و انقباض پایدار را فراهم می کند ، با نیروی خوراک 12kn حداکثر ، نیروی کشش 18kn ، یک سکته مغزی 3400 میلی متر و پسوند 1100 میلی متر در پرتوی خوراک آلومینیومی سبک و در عین حال سفت و سخت. قدرت از یک موتور دیزل 206 کیلو واتای دیزل ، کاملاً مطابق با یک سیستم هوای فشرده سازی دو مرحله ای است که 15 یا 18 متر در دقیقه را در فشار کار 20-22 بار تأمین می کند. دکل یک جمع کننده گرد و غبار Xuanhua 14 هسته ای و اجزای الکتریکی وارداتی IP56 را برای قابلیت اطمینان برتر ضد آب و ضد گرد و غبار ادغام می کند. ذخیره یکپارچه میله (پیکربندی 6+1 برای میله های 3M) ، وزن کل 10.5T و سرعت تراکم تا 3 کیلومتر در ساعت قابلیت حمل را با استحکام ترکیب می کند. یک ساختار جمع و جور ، قاب خوراک تقویت شده و شیرهای کنترل بسته بندی شده Qiangtian هزینه های خرابی و نگهداری را به حداقل می رساند و JC106A یک راه حل مقرون به صرفه و حرفه ای برای نیازهای حفاری شما است.

>> پارمتر

>> ویژگی ها

>> سیستم عامل: سکوی کنترل یکپارچه در عقب ، مشاهده آسان و کنترل متمرکز را امکان پذیر می کند. سیستم پنوماتیک از ترامپ یک دست ایمن پشتیبانی می کند. دریچه کنترل Qiangtian اطمینان قابل اعتماد را تضمین می کند
عملیات
>> سیستم برق: مجهز به موتور 206 کیلووات Yuchai. کمپرسور دو مرحله ای با 18 متر مربع در دقیقه جریان هوا و 22 بار فشار برای حفاری کارآمد DTH مطابقت دارد.
>> سیستم هیدرولیک: موتور 6K Eaton 3500 N · M گشتاور را تحویل می دهد. طناب سیم+ سیستم خوراک سیلندر هیدرولیک با نیروی کشش 18 کیلوگرم ، خوراک پایدار و قدرتمند را تضمین می کند.
>> سیستم مسافرتی: شاسی های خزنده سوار با درایو دو سرعته (حداکثر 3 کیلومتر در ساعت) ، حرکت پایدار در زمین های پیچیده.
>> سیستم حفاری: از سوراخ های φ90- 152 میلی متر با چکش 4 "پشتیبانی می کند. ذخیره سازی میله 6+1 (3M × φ64 یا φ76) دست زدن به میله را ساده می کند.
>> کنترل گرد و غبار: جمع کننده گرد و غبار 14 هسته ای Xuanhua و اجزای برقی وارداتی IP56 دارای گرد و غبار و حفاظت از آب است.

>> برنامه

اکتشاف معدن و انفجار باز
JC106A برای حفاری های کم عمق تا عمق متوسط در برنامه های معدن مهندسی شده است. گشتاور 3500 N · M ، موتور دیزل 206 کیلو وات و فشار هوا 22 بار نفوذ قابل اعتماد در سازندهای صخره ای سخت را به همراه دارد.

معادن و تولید کل
ایده آل برای معادن سنگ آهک ، گرانیت و ماسه سنگی ، دامنه قطر سوراخ گسترده JC106A (φ90-152 میلی متر) و سازگاری چکش 4 "اجازه می دهد تا عملکرد انعطاف پذیر در اقشار متنوع باشد.

سایت های شغلی از راه دور یا خشن
سیستم الکتریکی IP56 و جمع کننده گرد و غبار 14 هسته ای عملکرد قابل اعتماد را در محیط های گرد و غبار ، مرطوب یا ناهموار فراهم می کند و باعث کاهش سایش و محافظت از سیستم های داخلی می شود.

>> سؤالات متداول

Q1: برنامه های معمولی JC106A چیست؟
A1: JC106A برای معدنکاری باز ، حفاری معادن ، پایه های زیرساخت ، سوراخ های انفجار و پروژه های مهندسی عمران که نیاز به حفاری عمق کم عمق تا متوسط دارند ، مناسب است.

Q2: از چه عمق حفاری و قطر سوراخ پشتیبانی می کند؟
A2: با عمق 21 متر با دامنه قطر سوراخ از φ90 تا 152 میلی متر ، سازگار با یک چکش DTH 4 اینچی است.

Q3: آیا برای سازندهای سنگ سخت مناسب است؟
A3: بله. JC106A دارای یک موتور چرخش قدرتمند Eaton 6K با گشتاور 3500 N · M و حداکثر 22 بار فشار هوا است که باعث می شود حفاری کارآمد در شرایط سخت سنگ باشد.

Q4: دستگاه می تواند چند میله مته را حمل کند؟
A4: دکل از میله های مته 6+1 ، هر 3 متر طول ، با تنظیمات اختیاری برای میله های φ64 یا φ76 میلی متر پشتیبانی می کند.

Q5: آیا می توان آن را توسط یک شخص مجرد اداره کرد؟
A5: بله. سکوی یکپارچه کنترل عقب و سیستم ذخیره سازی میله اتوماتیک باعث می شود که تک اپراتور هم ایمن و هم کارآمد باشد.

Q6: از چه نوع موتور و کمپرسور استفاده می کند؟
A6: JC106A از موتور دیزل 206 کیلو وات یوچای بهره می برد. با یک کمپرسور هوای پیچ دو مرحله ای که 15-18 متر مربع در دقیقه در فشار کار 20 تا 22 بار کار می کند ، مطابقت دارد.

Q7: برای محافظت از گرد و غبار و ضد آب چه اقداماتی انجام می شود؟
A7: این دستگاه شامل یک جمع کننده گرد و غبار Xuanhua 14 هسته ای برای سرکوب گرد و غبار و اجزای الکتریکی وارداتی IP56 برای مقاومت در برابر آب و گرد و غبار برتر است.

Q8: این دکل در محل چقدر موبایل است؟
A8: JC106A بر روی یک چاسی خزنده با تحرک سرعت دوگانه (1.5-3 کیلومتر در ساعت) سوار شده است و به آن اجازه می دهد تا زمین خشن را به طور کارآمد حرکت کند.
