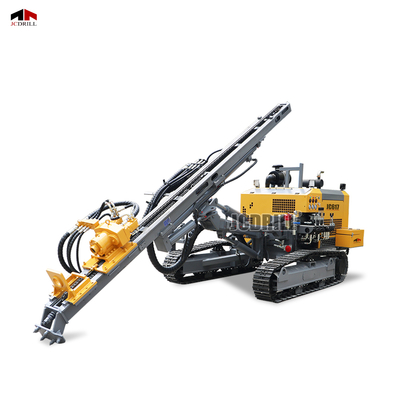

دریل حفاری DTH خزنده JCDRILL با سیستم هیدرولیک دیزلی برای انفجار سطحی و ساخت چاه

>> توضیحات محصولات

JC617 که برای سازندهای سنگی سخت و با راندمان بالایی که حفاری در پایین سوراخ قرار دارد ، طراحی شده است و طراحی ساختاری قوی را با کنترل هیدرولیک پیشرفته ترکیب می کند تا عملکرد حفاری استثنایی را در شرایط چالش برانگیز ارائه دهد. JC617 با توانایی رسیدگی به سطح سختی سنگ تا F = 20 و قطرهای مته از φ90 تا 100 میلی متر ، JC617 مخصوصاً برای معدن سطح ، عملیات معادن و بنیاد زیرساخت ها مناسب است. دکل یک سیستم خوراک و چرخش تقویت شده را اتخاذ می کند که ظرفیت نفوذ قدرتمند را تضمین می کند. حداکثر گشتاور چرخشی 2400N · متر را ارائه می دهد و با سرعت چرخشی مناسب برای حفاری عمیق و دقیق کار می کند. رشته مته دارای میله های φ64mm × 3000 میلی متر است که هم برای استحکام و هم برای سازگاری در سازندهای پراکنده یا ساینده بهینه شده است. JC617 با استفاده از موتور دیزل با خروجی بالا ، مجهز به یک سیستم هیدرولیک کارآمد است که عملکردهای تغذیه ، بلند کردن ، چرخش و موقعیت یابی را از طریق یک رابط متمرکز کنترل می کند و امکان عملکرد صاف و کاهش تلاش دستی را فراهم می کند. طراحی یکپارچه ، ضمن بهبود بهره وری انرژی در چرخه های حفاری طولانی ، ایمنی عملیاتی را افزایش می دهد. شاسی های سنگین و ساختار ترامینگ پایدار به دکل اجازه می دهد تا تحرک قابل اعتماد را در زمین های پیچیده حفظ کند. سرکوب گرد و غبار ، اجزای الکتریکی مهر و موم شده و یک طرح نگهداری متمرکز بر کاربر ، خرابی را به حداقل می رساند و دوام دستگاه را در محیط های سخت در فضای باز تقویت می کند. چه در اکتشاف معدنی یا حفاری تولید ، JC617 با هزینه عملیاتی پایین تر و عمر خدمات طولانی تر نتایج مداوم را ارائه می دهد.

>> پارمتر

>> ویژگی ها

>> سیستم عامل: پلت فرم کنترل یکپارچه انسانی در عقب عملکرد ساده و بصری را تضمین می کند و به دریل این امکان را می دهد تا به راحتی سیستم های مکانیکی و پنوماتیک را مدیریت کند.
>> سیستم برق و هوا: با موتور دیزل 78 کیلو وات Yuchai ، با مصرف هوا 9- 15 متر در دقیقه و فشار کار 0.8- 1.6MPa برای عملکرد کارآمد DTH در شرایط سنگ متوسط مطابقت دارد.
>> سیستم هیدرولیک و چرخش: سیستم چرخش دو حرکتی حداکثر گشتاور 2400 نانومتر و سرعت 0- 150 دور در دقیقه ، افزایش راندمان حفاری و اطمینان از سازگاری در سازندهای پیچیده زمین شناسی را ارائه می دهد.
>> سیستم خوراک: مکانیسم خوراک سیلندر روغن با سکته مغزی 3340 میلی متر و فشار 15 کیلوگرم حفر صاف و پایدار را تضمین می کند. 25 KN LIFTING FORCE امکان پذیرش میله قابل اعتماد و قابلیت حفاری سوراخ عمیق را فراهم می کند.
>> سیستم مسافرتی: درایو خزنده ناهموار با سرعت 2 کیلومتر در ساعت حداکثر سرعت و ظرفیت صعود 25 درجه ، قادر به کشیدن کمپرسور هوا در هنگام صعود. ترخیص زمین 450 میلی متر از تمام حرکت زمین پشتیبانی می کند.

>> برنامه

عملیات معدن سطحی
JC617 برای دقت و قدرت در حفاری مین سطح طراحی شده است. با داشتن گشتاور دارای امتیاز 2400 نیوتن متر و امکان حفر تا 30 متر عمق ، با سهولت سازندهای صخره ای سخت (تا 20 = 20) را کنترل می کند.

حفاری معادن و استخراج سنگ
مناسب برای معادن گرانیت و بازالت ، JC617 عملکرد مداوم را در شرایط سنگی ساینده و شکستگی ارائه می دهد ، که توسط میله های مته φ64 میلی متر و سازگاری چکش 3 "/4" پشتیبانی می شود.

پروژه های اکتشافی در مقیاس میانه
موتور Yuchai با انرژی و سیستم چرخش دو حرکتی JC617 را برای جستجوی مواد معدنی و حفاری هسته عمق متوسط که در آن قدرت و مانور به همان اندازه بسیار مهم است ، مناسب می کند.

>> سؤالات متداول

Q1: JC617 بهترین استفاده برای چیست؟
A1: JC617 برای پروژه های معدن سطح ، حفاری معادن و پروژه های بنیاد زیرساخت که در شرایط سنگی متوسط تا سخت نیاز به دقت و قدرت دارند ، ایده آل است.

Q2: JC617 از چه عمق حفاری و قطر سوراخ پشتیبانی می کند؟
A2: با استفاده از چکش 3 "یا 4" DTH ، می تواند تا 30 متر با عمق با قطر سوراخ φ90-100 میلی متر حفر شود.

Q3: چه نوع قدرت موتور JC617؟
A3: این موتور از موتور دیزل 78 کیلو وات Yuchai (مدل YCD4T22T-105A) بهره می برد و خروجی قابل اعتماد و مصرف سوخت کم را ارائه می دهد.

Q4: آیا JC617 می تواند زمین دشوار را کنترل کند؟
A4: بله. با سرعت تراکم حداکثر 2 کیلومتر در ساعت ، ترخیص زمین 450 میلی متر و ظرفیت صعود 25 درجه ، در شرایط خشن و شیب دار بسیار توانایی دارد.

Q5: نیاز هوا برای این دکل چیست؟
A5: JC617 با فشار هوا 9-15 متر مربع در دقیقه با فشار کار 0.8-1.6 مگاپاسکال ، مناسب برای اکثر کاربردهای سنگ متوسط ، کارآمد عمل می کند.

Q6: چه چیزی باعث می شود سیستم چرخش و خوراک خاص باشد؟
A6: دکل دارای یک سیستم چرخش دو حرکتی است که حداکثر گشتاور 2400 N · M و سرعت 150 دور در دقیقه را ارائه می دهد. مکانیسم خوراک سیلندر روغن آن سکته مغزی 3340 میلی متر صاف و فشار 15 کیلو نیوتن را فراهم می کند.

Q7: آیا کار و حفظ آن آسان است؟
A7: بله. صفحه کنترل یکپارچه عقب کاربر پسند است و سیستم هیدرولیک متمرکز تلاش دستی را کاهش می دهد. طراحی ناهموار همچنین نیازهای نگهداری را در محیط های سخت به حداقل می رساند.

Q8: آیا از استفاده از میله اتوماتیک پشتیبانی می کند؟
A8: در حالی که JC617 شامل قابلیت کنترل میله از طریق سیستم خوراک و بلند کردن آن (25 نیروی بلند کردن KN) است ، کار کامل میله اتوماتیک به طور پیش فرض یکپارچه نیست. سیستم های وینچ اختیاری برای به روزرسانی در دسترس هستند.
