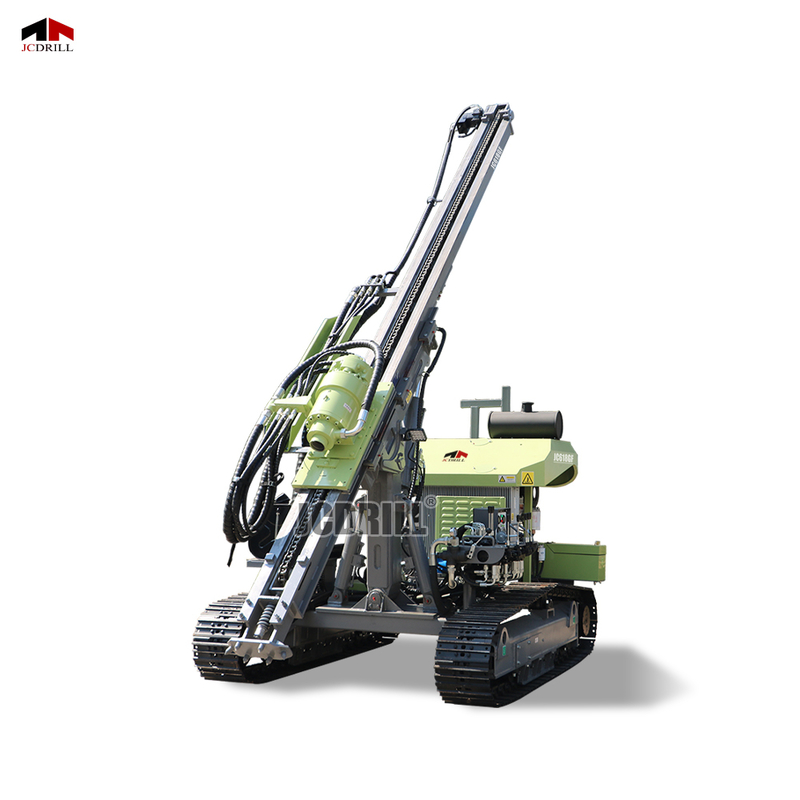

دستگاه حفاری سطحی جمع و جور و چند منظوره با موتور دیزل و پنوماتیک برای حفاری DTH و اوگر

>> توضیحات محصولات

JC618GF برای استقرار انعطاف پذیر در محیط های متنوع حفاری طراحی شده است ، یک دکل حفاری جمع و جور در عین حال قدرتمند و در عین حال قدرتمند برای برنامه های سوراخ با قطر بزرگ کم عمق است. ساختار بهینه شده و سازگاری بالا آن را برای ساخت و سازهای شهرداری ، حفاری زمین گرمایی ، معادن در مقیاس کوچک و پروژه های بنیاد خط لوله ایده آل می کند. JC618GF از قطر سوراخ گسترده ای از φ90 تا φ400mm پشتیبانی می کند ، و آن را در بین لایه های بدون کنترل و سازندهای مختلط بسیار متنوع می کند. با حداکثر گشتاور چرخشی 8000N · M و سرعت چرخشی قابل تنظیم تا 80 دور در دقیقه ، ضمن حفظ کنترل و دقت ، خروجی گشتاور پایدار را برای حفاری سوراخ های بزرگ ارائه می دهد. سیستم خوراک از مکانیسم موتور محور با سکته مغزی 3300 میلی متر و پسوند 900 میلی متر استفاده می کند. من
نیروی تغذیه 18 کیلوگرم و 20 کیلوگرم نیروی بلند کردن را فراهم می کند ، و امکان پیشرفت و جمع آوری میله صاف را حتی در شرایط زمین ناپایدار فراهم می کند. اجزای حرکت اصلی دکل برای عملکرد قابل اعتماد با حداقل پیچیدگی مکانیکی پیکربندی شده اند. JC618GF با استفاده از یک موتور دیزل Yunnei YN48GBZ که دارای 92 کیلو وات است ، در حالی که با کارآیی سوخت 100 لیتری پشتیبانی می شود ، خروجی قابل اعتماد را ارائه می دهد. این یکپارچه با سیستم های کمپرسور هوای خارجی که نیاز به فشار 1.0-2.4MPA و حجم هوا 15-50 متر در دقیقه دارند ، مطابقت دارد و سازگاری با طیف گسترده ای از تنظیمات پنوماتیک را تضمین می کند.
دامنه سوراخ: 90-400 میلی متر
عمق سوراخ: 10 متر

کل دستگاه فقط 5.2 تن وزن دارد ، با یک ردپای جمع و جور برای حمل و نقل آسان ، 2550 mm 2200 6400 6400. سرعت ترمیم کننده 0-2 کیلومتر در ساعت ، توانایی کوهنوردی 25 درجه و 380 میلی متر ترخیص زمین به JC618GF توانایی و مانور قوی در خارج از جاده را در سایت های شغلی محدود یا ناهموار می دهد. با تمرکز طراحی بر کارآیی عملیاتی ، دوام و انعطاف پذیری حفاری بزرگ.

>> پارمتر

>> ویژگی ها

>> سیستم عامل کنترل: سیستم کنترل متمرکز نصب شده در عقب ، عملکرد ساده را امکان پذیر می کند. طرح بهینه شده باعث بهبود دید و دسترسی اپراتور می شود و از گردش کار صاف در محیط های کاری محدود اطمینان می یابد.
>> سیستم برق: مجهز به موتور 92 کیلو وات Yunnei YN48GBZ ، و خروجی پایدار را ارائه می دهد. با تقاضای هوا تا 50 متر مربع در دقیقه و فشار فشار 1.0- 2.4 مگاپاسکال ، به راحتی با طیف گسترده ای از نیازهای حفاری DTH سازگار می شود.
>> سیستم چرخشی و خوراک: سر چرخشی با مسافت پر آب تا 8000 نیوتن متر با سرعت متغیر تا 80 دور در دقیقه تحویل می دهد. سیستم خوراک موتور محور 3300 میلی متر سکته مغزی و 18 کیلوگرم رانش را ارائه می دهد و نفوذ قابل اعتماد در سازندهای نرم و متوسط را فراهم می کند.
>> تحرک و ساختار: ساختار جمع و جور با وزن 5.2 T و 380 میلی متر ترخیص زمین از چابکی در زمین های ناهموار تضمین می کند. درایو از نوع خزنده اجازه می دهد تا 2 کیلومتر در ساعت سرعت ترامینگ و ظرفیت صعود 25 درجه.
>> قابلیت حفاری: از قطر سوراخ φ90- 400 میلی متر با گزینه های قطر میله دوگانه (φ76 / φ89) پشتیبانی می کند ، و امکان سازگاری انعطاف پذیر با کارهای مختلف حفاری را در پروژه های خوب و کم عمق آب فراهم می کند.

>> برنامه

ساخت و ساز شهرداری و خط لوله
JC618GF برای کارهای زیرساختی شهری مانند تخمگذار لوله ، پایه های پل و پایه های قطبی ایده آل است. قاب 5.2 T جمع و جور و دامنه سوراخ سوراخ φ90-400 میلی متر آن را برای سوراخ های با قطر بزرگ در فضای کاری محدود مناسب می کند.

حفاری چاه زمین گرمایی کم عمق
پایداری گشتاور و سر چرخشی با سرعت متغیر امکان حفاری کارآمد در سازندهای نرم و مخلوط برای سیستم های پمپ حرارتی زمین گرمایی ، تا 10 متر عمق را فراهم می کند.

پروژه های تأمین آب کشاورزی و روستایی
با سازگاری میله تا φ89 میلی متر و سازگاری با جریان هوا بالا (15-50 متر مربع در دقیقه) ، JC618GF ساخت چاه آب کم عمق در مناطق روستایی که نیاز به تجهیزات حفاری مقرون به صرفه و موبایل دارند ، مناسب است.

عملیات معدن در مقیاس کوچک
در معادن نرم و متوسط ، JC618GF برای استخراج و آماده سازی انفجار ، تشکیل سوراخ بزرگ قابل اعتماد را ارائه می دهد.

>> سؤالات متداول

Q1: JC618GF برای چه برنامه های حفاری مناسب است؟
A1: JC618GF برای برنامه های حفاری کم عمق مانند ساخت و ساز شهرداری ، چاه های زمین گرمایی ، پایه های خط لوله ، چاه های آب روستایی و معادن کوچک ایده آل است.

Q2: حداکثر اندازه سوراخ که این دکل می تواند دریل باشد چیست؟
A2: از سوراخ های بزرگ از φ90 تا φ400 میلی متر پشتیبانی می کند ، و آن را به یکی از متنوع ترین سکوهای جمع و جور برای سوراخ های کم عمق بزرگ تبدیل می کند.

Q3: JC618GF چقدر عمق دارد؟
A3: حداکثر عمق حفاری 10 متر است ، ایده آل برای بنیاد کم عمق ، کاربردهای زمین گرمایی و آبرسانی.

Q4: به چه نوع کمپرسور هوا نیاز دارد؟
A4: JC618GF با کمپرسورهای هوای خارجی که 15-50 متر مربع در دقیقه جریان هوا را با فشار کاری 1.0-2.4 MPa ارائه می دهد ، سازگار است.

Q5: چه نوع موتور دکل را قدرت می دهد؟
A5: دکل مجهز به موتور دیزل 92 کیلو وات Yunnei YN48GBZ است و عملکرد مداوم را با یک مخزن سوخت 100 لیتری برای شیفت های طولانی ارائه می دهد.

Q6: گشتاور چرخشی و محدوده سرعت چیست؟
A6: سر چرخشی حداکثر 8000 N · M گشتاور را ارائه می دهد و با سرعت قابل تنظیم تا 80 دور در دقیقه کار می کند ، مناسب برای برنامه های با قطر بزرگ و کم سرعت.

Q7: آیا دستگاه حمل و مانور آسان است؟
A7: بله. با اندازه حمل و نقل 6400 × 2200 × 2550 میلی متر ، وزن 5.2 T ، ظرفیت صعود 25 درجه و سرعت ترامی 0-2 کیلومتر در ساعت ، در هر دو جاده و زمین ناهموار بسیار متحرک است.

Q8: از قطر میله پشتیبانی می شود؟
A8: دکل از میله های φ76 میلی متر و φ89 میلی متر پشتیبانی می کند ، هر 3 متر طول ، سازگاری انعطاف پذیر را با نیازهای خاص پروژه امکان پذیر می کند.
